Двухрядные цилиндрические подшипники полной комплектации  

Двухрядные цилиндрические роликоподшипники полной комплектации представляют собой высоконагруженные опорные узлы, в которых внутреннее пространство максимально плотно заполнено телами качения. За счет отсутствия сепаратора конструкторам удается разместить значительно большее количество роликов по сравнению с классическими аналогами. Это техническое решение кардинально меняет распределение напряжений в зоне контакта, позволяя узлу воспринимать колоссальные радиальные усилия при сохранении компактных радиальных габаритов.

Особенностью кинематики таких деталей является непосредственное соприкосновение соседних роликов в процессе вращения, что создает повышенное трение скольжения на встречных поверхностях. По этой причине предельные рабочие частоты вращения бессепараторных моделей ниже, чем у подшипников с сепараторами. Однако высокая статическая и динамическая грузоподъемность делает их незаменимыми в механизмах, работающих в режиме качательного движения или при низких скоростях под экстремальным давлением.

Конструктивные исполнения и специфика модификаций

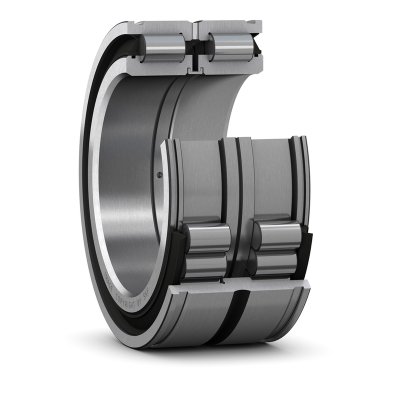

Исполнения типа NNF оснащаются двухсторонними контактными уплотнениями из бутадиен-нитрильного каучука и поставляются заполненными консистентной смазкой. Внутреннее кольцо таких подшипников имеет три бортика, а наружное выполнено разрезным и стянуто фиксирующим кольцом, что обеспечивает надежное удержание роликов. На наружном кольце предусмотрены проточки под стопорные кольца, что позволяет монтировать их непосредственно в канатные блоки без использования дополнительных дистанционных втулок.

Открытые двухрядные бессепараторные подшипники предназначены для работы в закрытых корпусах механизмов, где смазывание осуществляется масляным туманом или циркуляционным способом. Они не имеют встроенных уплотнений, что снижает общее трение в узле и позволяет эксплуатировать их при несколько более высоких скоростях. Такие модификации часто применяются в планетарных передачах и редукторах тяжелого машиностроения, где смазочный материал постоянно обновляется из общей системы.

Модификации с увеличенным радиальным зазором группы C3 или C4 разработаны специально для узлов, подверженных значительному температурному расширению в процессе эксплуатации. Эти детали компенсируют тепловой зажим роликов, возникающий при сильном нагреве вала или корпуса, предотвращая заклинивание механизма. Их применение оправдано в металлургическом оборудовании и сушильных барабанах, где градиент температур между сопряженными деталями может достигать критических значений.

Технические требования к монтажу и эксплуатации

Правильная посадка двухрядного роликового подшипника полной комплектации требует строгого соблюдения соосности посадочных мест корпуса и вала. Даже незначительный перекос осей приводит к неравномерному распределению нагрузки по длине роликов, вызывая кромочные напряжения и преждевременный усталостный износ дорожек качения. Для монтажа рекомендуется использовать гидравлический инструмент, исключающий передачу ударных усилий через тела качения на борта колец.

Поскольку данные узлы часто работают в условиях знакопеременных нагрузок, критически важно контролировать качество и чистоту смазочного материала. В закрытых исполнениях смазка заложена на весь период эксплуатации, однако при работе в сильно запыленной или влажной среде требуется регулярный осмотр целостности встроенных резиновых уплотнений. Попадание абразивных частиц внутрь бессепараторного узла приводит к лавинообразному износу соприкасающихся роликов и быстрой потере работоспособности всей опоры.

Как подобрать и купить двухрядный подшипник полной комплектации

Чтобы точно подобрать необходимый типоразмер детали, инженеру необходимо учитывать не только геометрические параметры, такие как внутренний диаметр, наружный диаметр и ширина. Важно проанализировать схему фиксации вала, поскольку некоторые серии способны воспринимать ограниченные осевые нагрузки в обоих направлениях, а другие допускают только одностороннюю осевую фиксацию. На нашем ресурсе представлена подробная техническая информация, которая поможет сопоставить расчетные нагрузки узла, а актуальная цена на каждую модификацию указана в карточке товара.

В каталоге реализована удобная система поиска, позволяющая быстро отфильтровать продукцию по размерам, типу уплотнений и наличию канавок под стопорные кольца. Если вам необходимо купить оригинальные комплектующие для промышленного оборудования или спецтехники, воспользуйтесь параметрическим поиском на сайте. При возникновении сложностей с идентификацией детали или при необходимости подбора кросс-кодов, отправьте точную заводскую маркировку или чертеж узла нашим техническим специалистам для оперативного подбора совместимого аналога.
