Сопрягающиеся шестерни (аксессуары/комплектующие)  

Успешная работа любого зубчатого механизма зависит от идеальной сопряженности его элементов, где профиль зуба ведущего колеса плавно перекатывается по профилю ведомого. Сопрягающиеся шестерни проектируются с учетом строгих геометрических зависимостей, исключающих интерференцию и заклинивание при передаче крутящего момента. Правильно подобранная пара минимизирует динамические нагрузки на валы и подшипниковые опоры, обеспечивая долговечность всей трансмиссии.

Геометрия и механика зацепления сопряженных шестерен

В основе работы сопряженных шестерен лежит эвольвентное зацепление, обеспечивающее постоянство передаточного отношения при некотором изменении межосевого расстояния. Главным геометрическим параметром пары является модуль зацепления, который должен быть строго идентичным для обоих колес. Угол профиля исходного контура стандартно составляет 20 градусов, что гарантирует оптимальный баланс между прочностью зуба на изгиб и плавностью зацепления.

При вращении сопряженных колес критически важно поддерживать расчетный боковой зазор, компенсирующий тепловое расширение металла при высоких нагрузках. Недостаточный зазор приводит к заклиниванию передачи и ускоренному износу рабочих поверхностей, в то время как избыточный вызывает ударные нагрузки и повышенную вибрацию. Коэффициент перекрытия пары определяет среднее число зубьев, находящихся в одновременном зацеплении, что напрямую влияет на плавность хода редуктора.

Разновидности сопрягающихся пар по типу зацепления

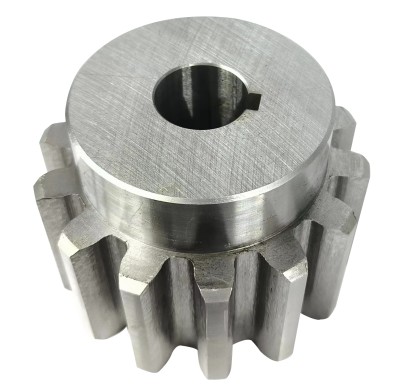

Прямозубые сопрягающиеся шестерни являются классическим решением для передач, работающих на умеренных скоростях без осевых нагрузок. Зубья в таких парах нарезаются параллельно оси вращения вала, что исключает возникновение осевых усилий на подшипниковые опоры. Они отличаются простотой монтажа и высоким коэффициентом полезного действия, однако создают повышенный уровень шума при переходе критических скоростей вращения.

Косозубые сопряженные пары характеризуются расположением зубьев под углом к оси вращения, что обеспечивает постепенный вход в зацепление и плавный выход из него. Такая конструкция существенно снижает динамические нагрузки и шумность работы, позволяя передавать значительно большие крутящие моменты на высоких скоростях. Особенностью эксплуатации косозубых передач является возникновение осевой силы, требующей установки упорных или радиально-упорных подшипников.

Конические сопрягающиеся шестерни применяются в механизмах, где необходимо передать вращательное движение между пересекающимися осями валов, чаще всего под углом 90 градусов. Зубья конических колес могут быть прямыми, тангенциальными или круговыми, причем круговой профиль обеспечивает наибольшую плавность и несущую способность передачи. Процесс регулировки зацепления конической пары требует высокой точности позиционирования вершин конусов в одной точке.

Шевронные сопряженные шестерни представляют собой разновидность косозубых колес с противоположным направлением наклона зубьев на левой и правой половинах венца. Такая геометрия позволяет полностью взаимно компенсировать осевые усилия, сохраняя все преимущества плавности косозубого зацепления. Шевронные пары незаменимы в тяжелонагруженных редукторах прокатных станов, турбин и мощных насосных станций.

Материалы, термообработка и износостойкость деталей

Для изготовления сопрягающихся шестерен применяются высокопрочные легированные стали, проходящие обязательную термическую или химико-термическую обработку. Цементация с последующей закалкой позволяет получить твердый износостойкий поверхностный слой зубьев при сохранении вязкой и пластичной сердцевины, способной воспринимать ударные нагрузки. Азотирование применяется для прецизионных пар, где недопустимы температурные деформации геометрии профиля в процессе закалки.

Долговечность сопряжения напрямую зависит от качества смазки и отсутствия абразивных частиц в рабочей зоне. В процессе работы зубья испытывают сложные контактные напряжения смятия и трения качения со скольжением, что требует формирования устойчивой масляной пленки. Правильно подобранная вязкость трансмиссионного масла предотвращает питтинг рабочих поверхностей и снижает тепловыделение в зоне контакта.

Как подобрать и купить сопрягающиеся шестерни

Чтобы подобрать сопрягающиеся шестерни для замены изношенного узла, необходимо точно определить модуль зацепления, количество зубьев, ширину венца и диаметр посадочного отверстия. В случае модернизации оборудования также учитывают угол наклона зубьев и направление спирали для косозубых передач. На нашем ресурсе вы можете быстро отсортировать детали по ключевым геометрическим параметрам, узнать актуальную цену и купить необходимый комплект для ремонта промышленного редуктора или станка.

Для исключения ошибок при проектировании новых приводов рекомендуется сопоставлять межосевое расстояние и коэффициент смещения исходного контура сопряженной пары. Воспользуйтесь интерактивной системой параметрических фильтров на сайте для точного подбора комплектующих по техническим характеристикам. Если маркировка на изношенной детали не читается или вам требуется изготовление по уникальным параметрам, отправьте чертежи, эскизы или точные замеры сопряжения нашим техническим специалистам для проведения детального инженерного анализа.
