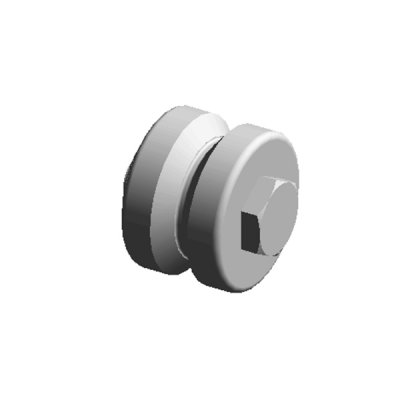

Опорные ролики Nadella серия FR..EU AS — стандартные направляющие ролики  

Опорные ролики серии FR..EU AS базируются на двухрядном радиально-упорном шарикоподшипнике, интегрированном непосредственно в массивное наружное кольцо. Такая геометрия позволяет эффективно компенсировать не только радиальные усилия, возникающие при качении по направляющей, но и значительные осевые нагрузки, вызванные перекосами или боковыми смещениями каретки. Наружный профиль кольца имеет оптимизированную форму готического свода, что гарантирует стабильный двухточечный контакт с V-образными рельсами и минимизирует трение скольжения.

Конструктивные особенности и система смазки AS

Опорные ролики этой серии оснащаются прочной крепежной цапфой, которая заменяет стандартное внутреннее кольцо и обеспечивает простой монтаж на несущую конструкцию. Цапфа изготавливается из высокопрочной стали и подвергается поверхностной закалке для предотвращения деформаций при затяжке монтажной гайки. Высокая точность обработки посадочных поверхностей минимизирует люфты в сопряжении с монтажной плитой.

Важнейшей особенностью модификации с индексом AS является наличие развитой системы повторного смазывания через осевой канал в крепежной цапфе. Смазочные отверстия расположены как на торце шпинделя, так и на его цилиндрической поверхности, что позволяет подавать пластичный смазочный материал непосредственно в рабочую зону подшипника без демонтажа узла. Это техническое решение существенно увеличивает межсервисный интервал и продлевает общий ресурс направляющей системы в условиях непрерывного производства.

Разновидности и кинематика опорных роликов серии FR

Базовое исполнение роликов FR..EU AS оснащается концентрической крепежной осью, которая жестко фиксирует положение ролика относительно монтажной плиты. Данные узлы применяются в качестве опорных точек, задающих основную траекторию движения и воспринимающих постоянную статическую нагрузку. Точная механическая обработка посадочной цапфы обеспечивает минимальное радиальное биение и высокую соосность при установке.

Для регулировки зазоров и создания предварительного натяга в линейных направляющих используются сопутствующие эксцентриковые модификации с маркировкой FRR..EU AS. Наличие эксцентриковой втулки на оси позволяет изменять положение центра ролика относительно направляющей рейки простым поворотом цапфы при монтаже. Это дает возможность идеально настроить плавность хода каретки и полностью компенсировать погрешности изготовления несущей металлоконструкции.

В зависимости от условий эксплуатации, данные опорные ролики могут поставляться с различными типами уплотнений, защищающих внутреннюю полость от загрязнений. Исполнения с металлическими защитными шайбами оптимальны для высокотемпературных зон и сред с минимальным уровнем запыленности, так как они обеспечивают наименьший момент сопротивления вращению. Для работы в условиях агрессивной внешней среды, воздействия влаги или мелкодисперсной пыли применяются модификации с контактными резиновыми уплотнениями, надежно удерживающими смазку внутри узла.

Сферы применения направляющих роликов

Основной областью применения опорных роликов FR..EU AS являются прецизионные системы линейного перемещения средней и высокой грузоподъемности. Они активно используются в портальных раскроечных станках, лазерных и плазменных установках, где критически важна жесткость направляющих при высоких скоростях позиционирования. Способность выдерживать динамические удары делает их идеальным выбором для приводных механизмов автоматических дверей и ворот.

Также данные детали широко востребованы в упаковочном оборудовании, паллетайзерах и конвейерных системах металлургических и деревообрабатывающих предприятий. В этих отраслях ролики работают в режиме высокой цикличности, где их износостойкость и возможность регулярного шприцевания смазкой через каналы AS предотвращают внеплановые остановы линий. Высокая несущая способность позволяет использовать их в тяжелом машиностроении для перемещения технологических тележек.

Как правильно подобрать и купить опорные ролики FR..EU AS

Чтобы безошибочно подобрать опорный ролик для конкретного узла трения, необходимо учитывать не только внешний диаметр кольца, но и резьбу крепежной цапфы, а также угол профиля сопрягаемой направляющей. Несоответствие угла профиля ролика и рельса приведет к ускоренному износу дорожек качения и потере точности позиционирования. В нашем каталоге представлена подробная техническая информация, которая поможет сопоставить радиальную грузоподъемность и предельные обороты для каждого типоразмера.

Актуальная цена изделий напрямую зависит от габаритных размеров, типа уплотнений и объема заказываемой партии комплектующих. Если перед вами стоит задача модернизации оборудования или плановой замены изношенных узлов, вы можете купить оригинальные компоненты серии FR..EU AS непосредственно через наш сайт. Для точного подбора аналогов или при отсутствии маркировки на изношенной детали воспользуйтесь параметрическими фильтрами каталога или отправьте подробный запрос с указанием размеров и условий работы нашим техническим специалистам.
