Направляющие ролики с U-образной канавкой  

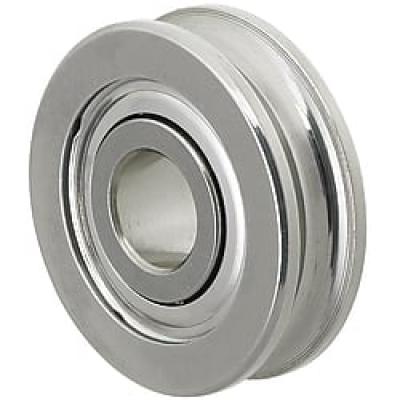

Направляющие ролики с U-образной канавкой спроектированы для обеспечения точного сопряжения с цилиндрическими направляющими путями и калиброванными валами. Геометрия внешнего кольца имеет вогнутый радиус, который в точности соответствует профилю ответной круглой рельсы или троса. Такое конструктивное решение гарантирует максимальное пятно контакта, что существенно снижает удельное давление на сопрягаемые поверхности и предотвращает преждевременный износ направляющих.

Внутреннее устройство этих прецизионных узлов чаще всего базируется на однорядных или двухрядных шарикоподшипниках. Двухрядная архитектура применяется в узлах с повышенными требованиями к жесткости, так как она позволяет эффективно воспринимать не только радиальные, но и значительные осевые нагрузки, возникающие при боковом смещении. Для упрощения монтажа многие модификации роликов выпускаются со встроенной резьбовой цапфой вместо стандартного внутреннего кольца.

Материалы исполнения и защитные уплотнения

Классические цельнометаллические ролики изготавливаются из подшипниковой хромистой стали марки 100Cr6 или ее аналогов, прошедших сквозную закалку до твердости 58-62 HRC. Такие изделия предназначены для работы в тяжелонагруженных промышленных станках, где критически важна высокая грузоподъемность и стойкость к деформации под статическим давлением.

Для эксплуатации в условиях повышенной влажности, воздействия химически агрессивных сред или в пищевом оборудовании применяются направляющие из нержавеющей стали AISI 440C. Этот материал обладает высокой коррозионной стойкостью, сохраняя при этом отличные прочностные характеристики и износостойкость беговых дорожек.

В механизмах, требующих бесшумной работы и бережного контакта с направляющими, используются ролики с внешним кольцом из полиамида или полиуретана. Полимерный обод эффективно гасит вибрации, снижает уровень шума при высоких скоростях перемещения и предотвращает повреждение мягких алюминиевых или медных направляющих профилей.

Надежная защита внутренней полости подшипника обеспечивается за счет применения контактных резинометаллических уплотнений типа 2RS или защитных металлических шайб ZZ. Уплотнения типа 2RS герметично удерживают пластичную смазку внутри узла на протяжении всего срока службы и полностью исключают попадание мелкодисперсной пыли и стружки в зону качения.

Области применения в промышленном оборудовании

Основной сферой применения направляющих роликов с U-образной канавкой являются системы линейного перемещения в прецизионном оборудовании. Они незаменимы в конструкции лазерных и плазменных раскройных станков, деревообрабатывающих центров, а также в автоматизированных складских системах позиционирования. Высокая точность изготовления профиля канавки позволяет минимизировать люфты каретки при реверсивном движении.

Также данные детали широко востребованы в грузоподъемных механизмах, кабельных барабанах и системах натяжения гибких элементов. Они выполняют роль поддерживающих и направляющих блоков для стальных канатов, приводных ремней круглого сечения и проволоки в волочильных станах. Стабильный радиус желоба предотвращает соскальзывание гибкого элемента даже при резких изменениях вектора натяжения.

Критерии выбора и заказа комплектующих

Чтобы правильно подобрать и купить направляющий ролик с U-образной канавкой, необходимо учитывать не только габаритные размеры, но и радиус профиля желоба. Несоответствие радиуса канавки диаметру направляющего вала приводит к ускоренному износу деталей и ухудшению плавности хода. В нашем каталоге представлена актуальная цена на все типоразмеры, что позволяет оперативно рассчитать смету на модернизацию или ремонт промышленного оборудования.

Для безошибочного подбора деталей воспользуйтесь параметрическим поиском на нашем ресурсе, указав внешний диаметр, ширину кольца и требуемую грузоподъемность. Если вам необходимо заменить импортный узел в специализированном станке, пришлите заводскую маркировку или эскиз детали с размерами нашим техническим специалистам для точной идентификации и подбора оригинального изделия.
