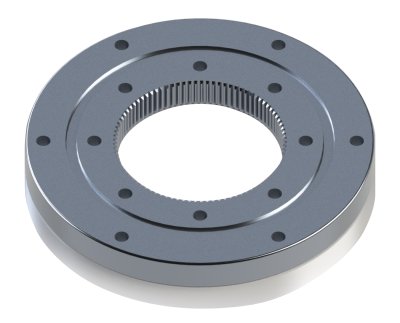

Поворотные подшипники поворотных столов RealiSlim TT  

Тонкостенные поворотные столы RealiSlim TT представляют собой вершину инженерной мысли в области прецизионного машиностроения. Эти компактные опорно-поворотные узлы разработаны специально для минимизации пространства, занимаемого подшипниковой опорой, без потери жесткости и грузоподъемности. В отличие от стандартных крупногабаритных поворотных кругов, данная серия обеспечивает исключительную плавность вращения при минимальном моменте трения.

Основу концепции RealiSlim TT составляет оптимизация поперечного сечения, что позволяет существенно снизить общую массу поворотного узла. Это критически важно для динамических систем, где каждый лишний грамм веса увеличивает инерционность и снижает точность позиционирования исполнительного органа.

Конструктивные особенности и геометрия контакта RealiSlim TT

В основе конструкции лежит четырехточечный контакт шариков с дорожками качения, имеющими готическую форму профиля. Такое геометрическое решение позволяет одному единственному ряду тел качения эффективно заменять двухрядные схемы, воспринимая одновременно радиальные усилия, двусторонние осевые нагрузки и опрокидывающие моменты. Угол контакта оптимизирован таким образом, чтобы минимизировать проскальзывание шариков и предотвратить избыточный износ при знакопеременных нагрузках.

Важной особенностью серии является наличие сквозных резьбовых и гладких крепежных отверстий на внутреннем и наружном кольцах. Это исключает необходимость проектирования сложных прижимных крышек и фланцев, упрощая общую компоновку оборудования и снижая трудоемкость сборки. Точное позиционирование крепежных отверстий гарантирует равномерное распределение усилий затяжки по всему периметру колец.

Модификации из высокоуглеродистой подшипниковой стали предназначены для работы в стандартных промышленных условиях с высокими требованиями к жесткости. Данные детали проходят специальную термическую обработку для стабилизации размеров и обеспечения максимальной усталостной прочности дорожек качения.

Исполнения из коррозионностойкой нержавеющей стали применяются в оборудовании для пищевой, химической или полупроводниковой промышленности. Такие узлы сохраняют свои эксплуатационные характеристики в условиях воздействия агрессивных сред, повышенной влажности или в вакуумных камерах.

Области применения прецизионных поворотных столов

Основной сферой эксплуатации подшипников RealiSlim TT являются высокоточные поворотные столы металлорежущих станков и измерительных приборов. Благодаря минимальному биению колец, они обеспечивают субмикронную точность позиционирования при обработке или сканировании деталей. Высокая жесткость узла под нагрузкой исключает появление вибраций, напрямую влияющих на качество чистовой обработки.

В робототехнике и манипуляторах данные опоры незаменимы при проектировании шарниров и поворотных сочленений. Малый вес и компактность позволяют интегрировать их непосредственно в полые валы приводов, освобождая внутреннее пространство для прокладки кабелей и пневматических линий. Это существенно расширяет кинематические возможности роботов-манипуляторов.

Как правильно подобрать и купить поворотный стол RealiSlim TT

Чтобы подобрать оптимальный типоразмер поворотного стола, необходимо детально проанализировать спектр действующих нагрузок, включая статические и динамические моменты. Важное значение имеет величина предварительного натяга, которая определяет жесткость узла и его сопротивление деформации под нагрузкой. Также следует учитывать температурный режим работы и требования к классу точности вращения.

В нашем каталоге представлены оригинальные комплектующие данной серии, при этом актуальная цена предоставляется по запросу в зависимости от требуемой спецификации и объема партии. Если вам необходимо купить надежную опору для модернизации или проектирования нового узла, воспользуйтесь параметрическим поиском на сайте. Для точного подбора аналогов по размерам или при наличии специальной маркировки отправьте техническое задание нашим инженерам для детального анализа.
