Самоустанавливающиеся шарикоподшипники  

Самоустанавливающиеся подшипниковые узлы спроектированы специально для работы в условиях, когда идеальная соосность опор не может быть обеспечена конструктивно или нарушается в процессе эксплуатации. В отличие от стандартных радиальных моделей, они не подвержены заклиниванию при упругих деформациях длинных трансмиссионных валов. Это делает их незаменимым элементом в тяжелом машиностроении, сельскохозяйственном секторе и на конвейерных линиях различного назначения.

Конструктивные особенности самоустанавливающихся подшипников

Главной конструктивной особенностью данных деталей является наличие общей сферической дорожки качения на наружном кольце. Внутреннее кольцо с двумя рядами тел качения и сепаратором может свободно отклоняться от центральной оси, совершая вращение в пределах сферической поверхности. Такая кинематическая схема позволяет компенсировать несоосность посадочных мест, возникающую вследствие прогиба валов под нагрузкой или технологических погрешностей при сборке несущей рамы.

Допустимый угол взаимного перекоса колец в таких узлах варьируется от 1,5 до 3 градусов в зависимости от конструктивного исполнения и серии детали. Благодаря постоянному контакту тел качения с беговыми дорожками, в подшипнике не возникает опасных кромочных напряжений, которые в обычных радиальных моделях приводят к быстрому разрушению металла. Данное свойство гарантирует стабильную работу узла даже в условиях постоянной динамической вибрации и изгибающих моментов.

Разновидности по типу тел качения и способу монтажа

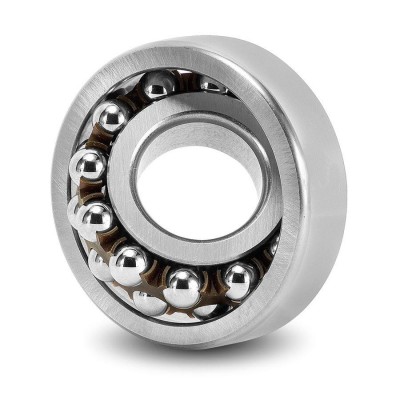

Двухрядные самоустанавливающиеся шарикоподшипники ориентированы на работу в высокоскоростных механизмах с относительно невысокими радиальными нагрузками. Они обладают минимальным моментом трения, что предотвращает избыточный нагрев узла при высоких оборотах вала. Такие детали часто применяются в мощных вентиляционных установках, легких конвейерах и прецизионном текстильном оборудовании.

Сферические роликоподшипники представляют собой тяжелонагруженную разновидность самоустанавливающихся опор, способную воспринимать колоссальные радиальные и сопутствующие осевые усилия. Бочкообразные ролики обеспечивают максимальную площадь контакта, что делает их незаменимыми в редукторах, дробилках и грохотах горнодобывающей отрасли. Они эффективно гасят ударные нагрузки и стабильно работают в условиях экстремальной запыленности.

Модификации с коническим посадочным отверстием (обычно с конусностью 1:12) предназначены для монтажа на гладкие или ступенчатые валы с помощью закрепительных или стяжных втулок. Такое решение значительно упрощает процесс установки и демонтажа крупногабаритных деталей, а также позволяет точно отрегулировать внутренний радиальный зазор в процессе фиксации.

Модели с цилиндрическим отверстием монтируются непосредственно на шейку вала по переходным посадкам или посадкам с натягом. Они требуют высокой точности изготовления самого вала, но обеспечивают жесткую фиксацию и минимальное радиальное биение в процессе эксплуатации.

Материалы сепараторов и их влияние на эксплуатацию

Полиамидные сепараторы, армированные стекловолокном, отличаются малым весом и отличными антифрикционными свойствами, что снижает требования к смазочному материалу. Однако их применение ограничено температурным режимом, который обычно не должен превышать 120 градусов Цельсия. Такие элементы оптимальны для серийного оборудования, работающего в умеренных климатических условиях.

Штампованные стальные сепараторы являются универсальным и наиболее распространенным решением для стандартных условий эксплуатации. Они обладают высокой механической прочностью и устойчивостью к температурным колебаниям, сохраняя стабильность геометрии в широком диапазоне нагрузок.

Механически обработанные латунные сепараторы центрируются по телам качения или бортикам колец и применяются в условиях экстремальных вибраций и ударных воздействий. Латунь минимизирует износ при граничном трении и обеспечивает надежную работу узла в тяжелом машиностроении.

Как подобрать и купить самоустанавливающийся подшипник

Чтобы безошибочно подобрать необходимый узел, важно учитывать не только геометрические размеры, такие как внутренний и наружный диаметры, но и характер действующих сил. На итоговый выбор влияет тип посадки, требуемая грузоподъемность и температурный диапазон рабочей среды. Также немаловажным фактором, определяющим эксплуатационный ресурс, является правильный выбор смазочного материала и уплотнений.

В каталоге представлены комплектующие ведущих мировых и российских брендов, где указана актуальная цена для каждой модификации. Вы можете самостоятельно купить требуемый компонент, воспользовавшись параметрическим поиском на нашем ресурсе. Если вам необходимо подобрать точный аналог по размерам или расшифровать сложный суффикс в обозначении детали, воспользуйтесь техническими фильтрами или отправьте точную маркировку изделия нашим специалистам для профессионального подбора.
