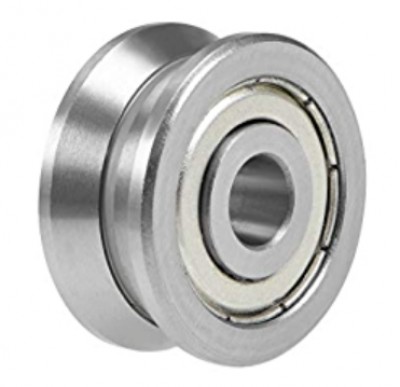

Направляющие ролики серии LV  

Направляющие ролики серии LV проектируются на базе двухрядных радиально-упорных шарикоподшипников, что коренным образом отличает их от стандартных опорных роликов. Толстостенное наружное кольцо со специальной V-образной канавкой принимает на себя непосредственный контакт с направляющей шиной или круглым валом. Такая геометрия контакта минимизирует трение качения и предотвращает проскальзывание ролика даже при резких изменениях направления движения каретки.

Угол профиля V-образной канавки составляет 120 градусов, что гарантирует оптимальное распределение векторов сил при двустороннем контакте с цилиндрической направляющей. Двухрядная внутренняя архитектура подшипника обеспечивает высокую жесткость узла на изгиб и позволяет успешно справляться с опрокидывающими моментами. Это делает ролики LV незаменимыми в системах, где невозможно избежать эксцентрических и консольных нагрузок.

Разновидности исполнения и материаловедение серии LV

Классические модификации роликов серии LV изготавливаются из высокоуглеродистой хромистой стали марки ШХ15 с последующей объемной закалкой. Этот материал обеспечивает максимальную статическую и динамическую грузоподъемность, а также высокую твердость рабочих поверхностей дорожек качения. Такие ролики оптимальны для работы в закрытых сухих помещениях в составе промышленного оборудования и станков с ЧПУ.

Для работы в агрессивных средах, при повышенной влажности или в пищевой промышленности выпускаются коррозионностойкие версии роликов из нержавеющей стали AISI 440C. Они обладают повышенной сопротивляемостью к окислению и воздействию химически активных моющих средств, хотя их предельная грузоподъемность несколько ниже стандартных стальных аналогов.

По типу защиты внутренней полости подшипника ролики разделяются на исполнения с металлическими защитными шайбами (индекс ZZ) и резинометаллическими уплотнениями (индекс 2RS). Защитные шайбы ZZ обеспечивают минимальное трение и подходят для высокоскоростных узлов с низким уровнем запыленности. Герметичные уплотнения 2RS надежно удерживают пластичную смазку внутри узла и предотвращают попадание мелкодисперсной пыли, СОЖ и влаги, что критически важно для деревообрабатывающего оборудования.

Области применения и специфика монтажа

Основной сферой применения направляющих роликов LV являются прецизионные линейные модули, раскроечные станки, плоттеры и лазерные граверы. Благодаря плавному и бесшумному ходу, они часто интегрируются в медицинское оборудование, лабораторные приборы и автоматизированные складские системы. Способность работать на высоких скоростях без перегрева делает их идеальным выбором для динамичных манипуляторов.

При проектировании узлов с использованием роликов LV крайне важно соблюдать соосность направляющих валов. Для компенсации погрешностей монтажа и регулировки предварительного натяга часто применяют комбинацию роликов на концентрических и эксцентриковых осях. Эксцентриковые оси позволяют прецизионно настроить зазор в системе, исключая люфты и обеспечивая равномерное распределение нагрузки между всеми точками опоры.

Как правильно подобрать и купить ролики серии LV

Чтобы безошибочно подобрать направляющий ролик, необходимо учитывать не только внешний диаметр и ширину кольца, но и точные размеры V-образной канавки. Важным параметром является глубина профиля и расстояние между вершинами бортов, так как от этого зависит совместимость с диаметром направляющего вала. Также следует обращать внимание на класс точности подшипника, определяющий радиальное биение и плавность вращения.

В нашем каталоге представлен широкий ассортимент оригинальных комплектующих, где вы можете быстро узнать актуальную цену и подобрать необходимый типоразмер. Чтобы купить надежные компоненты для вашего оборудования, воспользуйтесь параметрическим поиском на сайте. Если вам требуется профессиональная консультация или точный подбор по ОЕМ-номеру, пришлите заводскую маркировку детали или чертеж узла нашим техническим специалистам для оперативной обработки запроса.
