Опорные ролики с полиуретановым покрытием  

Опорные ролики Carter Cam с полиуретановым покрытием объединяют в себе жесткость прецизионного подшипника качения и демпфирующие свойства эластомера. Полиуретановый бандаж наносится на стальное наружное кольцо методом прямого литья под давлением, что гарантирует высочайшую адгезию на молекулярном уровне и исключает отслоение покрытия при пиковых сдвиговых нагрузках. Твердость полимера обычно оптимизирована в диапазоне от 90 до 95 единиц по шкале Шора A, обеспечивая идеальный баланс между грузоподъемностью и способностью поглощать удары.

Внутренняя полость ролика скрывает двухрядный игольчатый или цилиндрический подшипник, который воспринимает значительные радиальные усилия. Благодаря использованию прецизионных тел качения, узел сохраняет минимальный коэффициент трения даже при высоких частотах вращения вала. Стальной сердечник ролика проходит термическую обработку для достижения высокой поверхностной твердости, что позволяет ему выдерживать изгибающие моменты, возникающие при консольном монтаже.

Разновидности опорных роликов Carter Cam

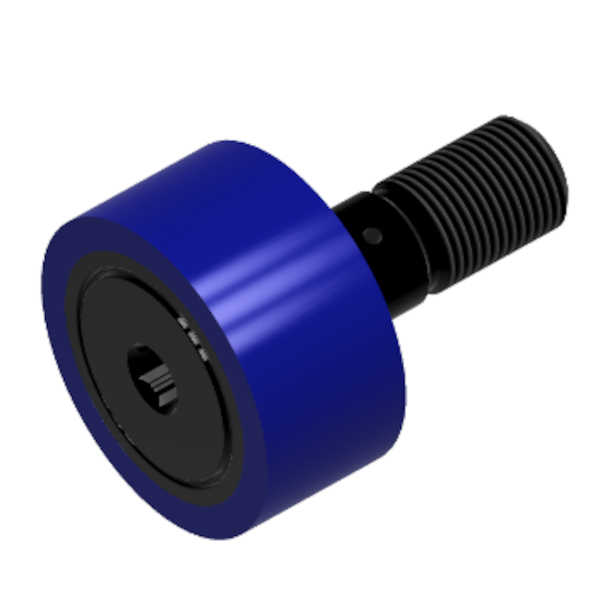

Болтовые опорные ролики Carter Cam (тип Stud) оснащаются массивной резьбовой цапфой, которая заменяет внутреннее кольцо подшипника и существенно упрощает консольный монтаж в резьбовые отверстия станин. Такая конструкция позволяет быстро производить регулировку положения ролика по высоте за счет эксцентрикового исполнения цапфы, компенсируя погрешности монтажа направляющих.

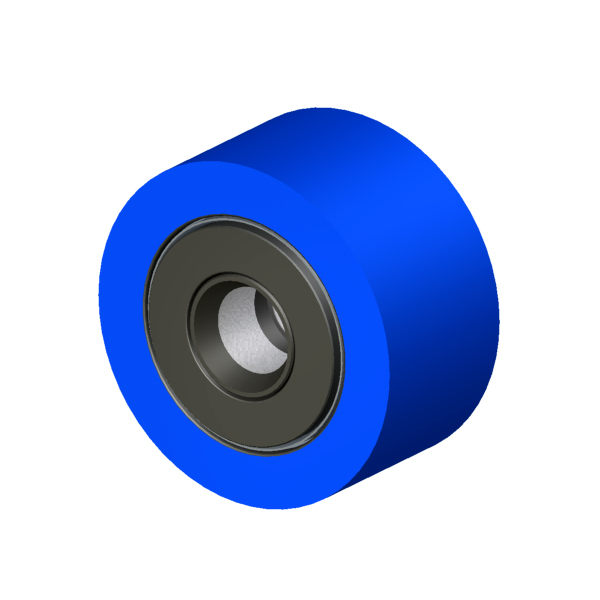

Ролики без цапфы (тип Yoke) предназначены для установки на сквозные оси или валы и монтируются между двух опорных щек механизма. Это исполнение оптимально для симметричного распределения радиальной нагрузки, что исключает возникновение изгибающего момента на оси и продлевает общий ресурс работы узла.

Модификации с контактными резиновыми уплотнениями (концевые шайбы из синтетического каучука) надежно защищают внутреннюю полость подшипника от мелкодисперсной пыли, влаги и технологических жидкостей. Герметичное исполнение предотвращает вымывание пластичной смазки, заложенной на весь срок службы ролика, что критически важно для труднодоступных узлов оборудования.

Сферы применения и эксплуатационные факторы

Основной сферой применения роликов Carter Cam с полиуретановым протектором являются автоматизированные конвейерные линии, упаковочные автоматы и прецизионные раскроечные станки. Мягкий контакт эластомера с направляющей предотвращает повреждение деликатных поверхностей, таких как полированный алюминий, стекло или композитные материалы. Кроме того, полиуретан снижает уровень шума в цехах, поглощая металлический звон при качении.

При проектировании узлов важно учитывать температурный диапазон эксплуатации полиуретанового покрытия, который обычно составляет от -20 до +80 градусов Цельсия. Превышение этих лимитов может привести к размягчению полимера и его ускоренной деформации под нагрузкой. Также следует избегать прямого контакта покрытия с концентрированными кислотами и агрессивными растворителями, способными разрушить структуру эластомера.

Как правильно подобрать и купить ролики Carter Cam

Чтобы безошибочно подобрать опорный ролик Carter Cam, необходимо проанализировать не только габаритные размеры цапфы и наружный диаметр бандажа, но и радиальную грузоподъемность с учетом деформации полиуретана. Толщина полимерного слоя напрямую влияет на допустимую статическую нагрузку, поэтому для тяжелых условий работы выбирают ролики с уменьшенной толщиной покрытия и увеличенным диаметром стального сердечника. В каталоге представлены различные модификации, что позволяет найти оптимальное инженерное решение для конкретного узла.

Актуальная цена изделий зависит от типоразмера, наличия эксцентрика и типа уплотнений. Если вам необходимо купить оригинальные комплектующие Carter Cam с полиуретановым покрытием для модернизации или ремонта оборудования, воспользуйтесь параметрическим поиском на нашем сайте. Для точного подбора аналогов по размерам или при отсутствии маркировки отправьте технические требования и эскиз узла нашим инженерам через форму обратной связи.
