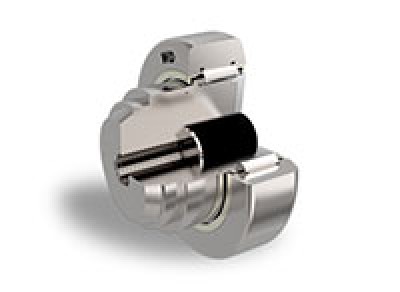

Регулируемые комбинированные роликовые подшипники с пластиковым упорным роликом  

Регулируемые комбинированные роликовые подшипники с пластиковым упорным роликом — это специализированные опорные узлы, объединяющие в единой конструкции радиальный игольчатый или цилиндрический подшипник и регулируемый осевой упор. Основное назначение такой компоновки заключается в обеспечении точного направления движения кареток по двутаврам, швеллерам и специальным направляющим профилям. Благодаря разделению векторов сил, радиальная нагрузка воспринимается основным стальным роликом, в то время как боковые смещения и опрокидывающие моменты эффективно гасятся регулируемым пластиковым упором.

Конструктивные особенности и механизм регулировки зазора

Главным преимуществом данной категории деталей является возможность прецизионной настройки осевого зазора между подшипником и стенкой направляющего профиля. Регулировка осуществляется с помощью эксцентриковой оси или резьбового штифта, что позволяет компенсировать допуски изготовления металлоконструкций и естественный износ в процессе эксплуатации. Точная юстировка положения упорного ролика исключает биение каретки, снижает вибрационные нагрузки на несущую раму и предотвращает заклинивание механизма.

Внутреннее устройство узла включает в себя массивную стальную цапфу, на которой смонтирован основной радиальный подшипник с толстостенным наружным кольцом. В торцевой части цапфы расположен вспомогательный упорный узел, оснащенный полимерным роликом. В качестве материала для пластикового упора применяются высокопрочные модифицированные полиамиды или полиоксиметилен, обладающие низким коэффициентом трения и высокой стойкостью к ударным деформациям.

Специфика применения различных модификаций узлов

Модификации с эксцентриковой регулировкой осевого ролика применяются в высокоточных координатных столах и портальных манипуляторах. Поворот эксцентрикового вала позволяет плавно изменять вылет упорного элемента в пределах нескольких миллиметров, обеспечивая идеальное сопряжение с направляющей без демонтажа всего узла.

Исполнения с регулировочными шайбами под упорным роликом ориентированы на тяжелое подъемно-транспортное оборудование, такое как мачты автопогрузчиков. Дискретная настройка зазора путем подбора толщины прокладок гарантирует жесткую фиксацию положения упора под воздействием экстремальных статических и динамических нагрузок.

Узлы с полиуретановым покрытием упорного ролика используются в конвейерных системах пищевой и фармацевтической промышленности, где критически важна бесшумность работы. Мягкий полимерный слой эффективно демпфирует микронеровности направляющих путей, предотвращая возникновение металлического скрежета и снижая общую вибрацию оборудования.

Как подобрать и купить регулируемый комбинированный подшипник

Чтобы правильно подобрать комбинированный подшипник для конкретных условий эксплуатации, необходимо учитывать не только габаритные размеры цапфы и наружного диаметра. Важнейшими параметрами являются грузоподъемность радиальной ступени, максимальная скорость перемещения и диапазон регулировки осевого ролика. Точный расчет этих показателей позволяет избежать преждевременного разрушения полимерного элемента и гарантирует заявленный ресурс всей системы направляющих.

В нашем каталоге представлены сертифицированные комплектующие для различных типов промышленных направляющих, при этом цена изделий напрямую зависит от используемых материалов и конструктивного исполнения. Вы можете самостоятельно подобрать оптимальную модель, используя параметрический поиск на сайте, или купить необходимую деталь по готовой спецификации. Если вам требуется техническая консультация по замене устаревших узлов, отправьте точную маркировку или эскиз детали нашим инженерам для оперативного подбора совместимого аналога.
