Опорные ролики с V-образной канавкой  

Опорные ролики с V-образной канавкой на наружном кольце являются ключевыми элементами систем линейного перемещения, где требуется высокая точность позиционирования и плавность хода. В отличие от стандартных плоских или цилиндрических аналогов, данные детали сопрягаются непосредственно с призматическими направляющими или круглыми валами. Такая кинематическая схема позволяет минимизировать трение качения и предотвратить боковой люфт подвижной каретки в процессе работы промышленного оборудования.

Конструктивные особенности и распределение нагрузок

Главной конструктивной особенностью таких роликов является профилированное наружное кольцо с углом V-образной проточки, который чаще всего составляет 90 градусов. Этот угол обеспечивает оптимальное распределение векторов сил, позволяя узлу одновременно воспринимать как радиальные, так и значительные осевые нагрузки. Толстостенная конструкция наружного кольца предотвращает деформацию детали при прохождении зон экстремального давления и ударных нагрузок.

Внутреннее устройство опорного ролика обычно базируется на двухрядном радиально-упорном шарикоподшипнике, что гарантирует высокую жесткость на изгиб. Для узлов, работающих в условиях сверхвысоких радиальных усилий, применяются конструкции с игольчатыми роликами или цилиндрическими телами качения. Надежную защиту внутренних полостей от попадания пыли, стружки и влаги обеспечивают бесконтактные металлические защитные шайбы или контактные уплотнения из синтетического каучука.

Разновидности исполнения направляющих роликов

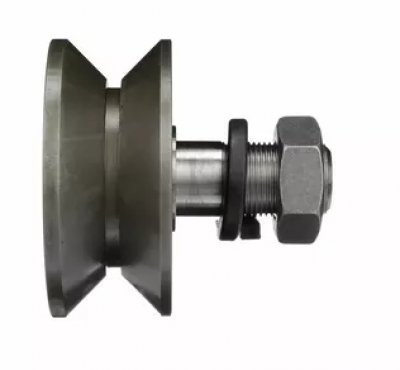

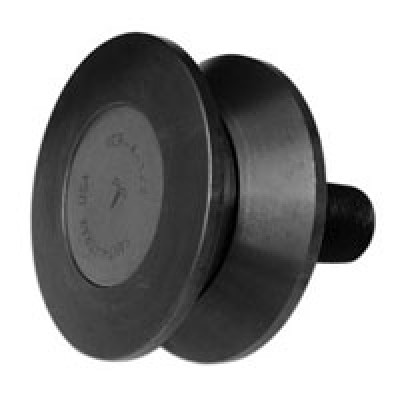

Опорные ролики на цапфе (с крепежным болтом) представляют собой готовые к монтажу консольные узлы, где внутреннее кольцо заменено массивным резьбовым хвостовиком. Такая конструкция существенно упрощает установку детали на несущую плиту каретки и позволяет быстро производить замену изношенных элементов без полной разборки механизма.

Модификации с эксцентриковой цапфой разработаны специально для прецизионной регулировки зазора между роликом и направляющей шиной. Поворачивая эксцентриковую ось при монтаже, наладчик может идеально выставить преднатяг всей системы линейного перемещения, компенсируя погрешности изготовления сопрягаемых деталей.

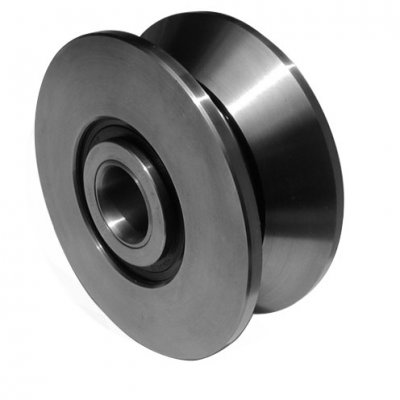

Ролики с цилиндрическим внутренним отверстием монтируются непосредственно на стандартные валы или оси с помощью стопорных колец или дистанционных втулок. Данный тип исполнения отличается повышенной жесткостью посадки и применяется в механизмах с симметричным распределением радиальных нагрузок на опору.

Для эксплуатации в пищевой, химической промышленности или в условиях повышенной влажности производятся ролики из нержавеющей стали марки AISI 440C или аналогичных коррозионностойких сплавов. Такие изделия сохраняют свои прочностные характеристики при воздействии агрессивных сред и частой санитарной обработке оборудования.

Сферы применения в прецизионном машиностроении

Основной сферой применения роликов с V-образным профилем являются портальные координатные системы, лазерные и плазменные раскройные станки, а также деревообрабатывающие центры с ЧПУ. Высокая точность геометрии канавки позволяет добиться минимального биения при скоростном перемещении портала, что напрямую влияет на качество готовой продукции.

Также данные детали незаменимы в конструкциях правильно-вытяжных машин, кабельных транспортеров и систем намотки проволоки, где они выполняют роль направляющих и калибрующих элементов. Способность работать на высоких линейных скоростях делает их оптимальным выбором для автоматизированных складских систем и конвейерных линий.

Критерии выбора и условия заказа комплектующих

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо учитывать не только внешний диаметр и ширину кольца, но и точный угол профиля канавки. Также критически важно оценить грузоподъемность детали в динамическом и статическом режимах работы, тип уплотнения и температурный диапазон эксплуатации. На нашем ресурсе представлена подробная техническая информация для каждой позиции, что позволяет сопоставить все параметры перед тем, как принять решение о покупке.

В каталоге вы найдете сертифицированные комплектующие от ведущих мировых брендов, при этом итоговая цена изделия будет зависеть от выбранного материала, класса точности и объема партии. Чтобы выгодно купить необходимые детали, воспользуйтесь интерактивной системой подбора по габаритам на сайте. Если вам требуется замена редкого импортного узла, отправьте его заводскую маркировку или эскиз с размерами нашим инженерам для оперативного поиска точного аналога.
