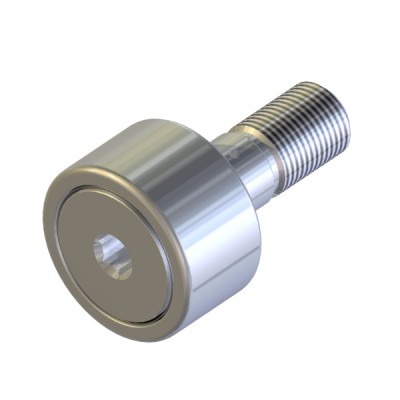

CNB-SBC — Хромированные опорные ролики  

Конструктивные особенности двухрядных опорных роликов CNB-SBC

Двухрядные цилиндрические опорные ролики серии SBC проектируются для восприятия экстремальных радиальных нагрузок при относительно невысоких скоростях вращения. В отличие от игольчатых аналогов, цилиндрические ролики увеличенного диаметра обеспечивают линейный контакт по всей длине беговой дорожки, что минимизирует локальные напряжения. Наличие двух рядов тел качения позволяет эффективно распределять опрокидывающие моменты и воспринимать кратковременные осевые усилия, возникающие при перекосах вала. Торцевые упорные борта внутреннего кольца и направляющие бурты наружного кольца образуют надежный узел фиксации роликов.

Толстостенное наружное кольцо является ключевым элементом конструкции, принимающим на себя непосредственный контакт с направляющей шиной или кулачком. Оно изготавливается из высокоуглеродистой подшипниковой стали ШХ15 или её аналогов с последующей объемной закалкой до твердости 58-62 HRC. Такая термическая обработка предотвращает пластическую деформацию и усталостное выкрашивание металла под воздействием постоянных циклических нагрузок.

Разновидности профилей и систем уплотнений

Опорные ролики с бомбированным (сферическим) профилем наружного кольца оптимизированы для работы в условиях неизбежного перекоса осей сопрягаемых деталей. Сферическая геометрия рабочей поверхности радиусом до 500 мм позволяет сместить пятно контакта к центру дорожки, предотвращая кромочные напряжения. Такие модификации незаменимы в длиннопролетных конвейерных системах и криволинейных направляющих.

Модификации с цилиндрическим профилем наружной поверхности предназначены для сопряжения с плоскими беговыми дорожками высокой жесткости. Они обеспечивают максимальную площадь контакта, что существенно снижает удельное давление на сопряженную деталь и увеличивает общую жесткость узла. Данный тип роликов применяется в прецизионных механизмах позиционирования и тяжелых прессах.

Закрытые исполнения роликов оснащаются встроенными двухкромочными резиновыми уплотнениями типа LLU или 2RS для работы в сильно загрязненных средах. Эластичный материал уплотнения плотно прилегает к шлифованным поверхностям внутреннего кольца, предотвращая вымывание пластичной смазки и попадание абразивной пыли. Эти узлы поставляются с завода с заполненным объемом литиевой смазки и не требуют обслуживания в течение всего срока службы.

Высокотемпературные и скоростные версии роликов комплектуются металлическими защитными шайбами типа ZZ или лабиринтными уплотнениями. Они обеспечивают минимальное трение при вращении, предотвращая перегрев узла на высоких оборотах, но требуют регулярного пополнения смазочного материала через специальные радиальные отверстия. Такие детали востребованы в сушильных камерах и скоростных упаковочных автоматах.

Как подобрать и купить опорные ролики CNB-SBC

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо учитывать не только габаритные размеры, но и динамическую грузоподъемность. Важное значение имеет тип монтажа: консольный на оси-цапфе или сквозной на валу между щеками вилки. Также следует обращать внимание на радиальный зазор, который у двухрядных цилиндрических моделей изначально оптимизирован под тяжелые условия прессовой посадки.

В нашем каталоге представлены оригинальные комплектующие Carter Cam, технические параметры которых полностью соответствуют международным стандартам ISO. Актуальная цена и наличие деталей на складе отображаются в режиме реального времени, что позволяет оперативно спланировать закупку. Чтобы купить необходимый типоразмер, воспользуйтесь интерактивной системой фильтрации по геометрическим параметрам на сайте. Если вам требуется точная кросс-кодировка или подбор аналога по заводскому чертежу, отправьте маркировку детали или эскиз узла нашим техническим специалистам для детального анализа.
