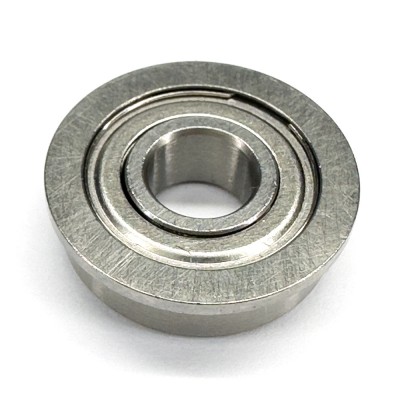

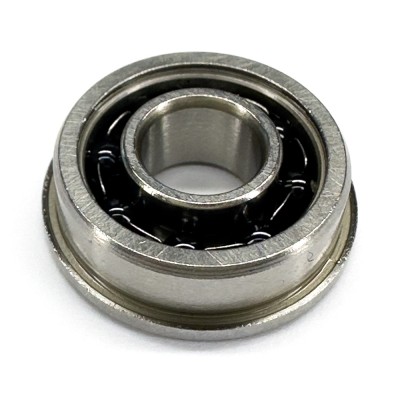

Фланцевые шариковые подшипники  

Фланцевые подшипниковые узлы являются незаменимыми элементами приводных систем, конвейерных линий и промышленного оборудования, где требуется надежная фиксация вращающихся валов на плоских рамах. В отличие от стандартных опорных подшипников, монтируемых на горизонтальные лапы, фланцевые модификации жестко фиксируются болтами непосредственно к боковым стенкам машин. Такая компоновка позволяет существенно сократить габариты оборудования по высоте и оптимизировать распределение радиальных и умеренных осевых нагрузок.

Конструктивные особенности и компенсация перекосов

Конструкция фланцевого узла базируется на интеграции однорядного радиального шарикоподшипника с удлиненным внутренним кольцом в жесткий металлический или полимерный корпус. Посадочное гнездо корпуса имеет прецизионную сферическую расточку, которая идеально сопрягается со сферическим наружным контуром подшипника. Такое конструктивное решение обеспечивает узлу свойство самоцентровки, позволяя компенсировать несоосность валов в пределах до двух-трех градусов без потери несущей способности.

Для защиты внутренней полости подшипника от проникновения пыли, влаги и абразивных частиц используются многогубчатые уплотнения, дополненные защитными металлическими шайбами. В условиях экстремальной запыленности или работы в жидких средах применяются специальные лабиринтные уплотнительные системы. Повторное смазывание узла в процессе эксплуатации осуществляется через встроенную пресс-масленку, каналы которой совмещены со смазочной канавкой на наружном кольце подшипника.

Разновидности фланцевых корпусов по форме и материалам

Четырехболтовые квадратные фланцы типа F предназначены для работы в условиях высоких радиальных и вибрационных нагрузок. Четыре симметрично расположенных монтажных отверстия обеспечивают максимально жесткую фиксацию на опорной плоскости, равномерно распределяя крутящий момент и предотвращая деформацию корпуса при пиковых механических воздействиях.

Двухболтовые овальные фланцы серии FL применяются в механизмах с жестким ограничением свободного пространства по ширине. Данная геометрия корпуса позволяет устанавливать опоры вплотную друг к другу на параллельных валах, что крайне востребовано в многовальных редукторах и сложных конвейерных системах.

Круглые фланцевые корпуса типа FC центрируются по специальному выточенному выступу на задней стенке, который входит в ответное отверстие рамы оборудования. Такая схема монтажа гарантирует идеальную соосность вала относительно корпуса машины, исключая радиальное смещение узла в процессе динамической работы.

Чугунные корпуса, отлитые из серого чугуна марки СЧ20, обладают превосходными демпфирующими свойствами и высокой жесткостью. Они эффективно гасят вибрации, возникающие при вращении несбалансированных валов, и подходят для тяжелого машиностроения.

Корпуса из нержавеющей стали разработаны для применения в пищевой, химической и фармацевтической промышленности. Они обладают абсолютной стойкостью к коррозии при регулярной санитарной обработке агрессивными дезинфицирующими растворами и воздействию влаги.

Термопластиковые фланцевые корпуса отличаются минимальным весом и высокой химической инертностью к большинству кислот и щелочей. В сочетании с коррозионностойкими подшипниками они представляют собой оптимальное решение для оборудования, работающего в условиях постоянного контакта с водой.

Способы фиксации подшипника на валу

Фиксация внутреннего кольца подшипника на валу с помощью стопорных винтов является наиболее распространенным решением для реверсивных передач средней мощности. Два винта, расположенные под углом 120 градусов друг к другу, врезаются в тело вала, обеспечивая надежное осевое удержание при умеренных скоростях вращения.

Эксцентриковое зажимное кольцо применяется для однонаправленного вращения вала и обеспечивает быструю и надежную фиксацию без повреждения поверхности вала. При затягивании кольца происходит самозаклинивание эксцентрикового паза на внутреннем кольце подшипника, что гарантирует отсутствие люфтов при высоких динамических нагрузках.

Закрепительные втулки используются в узлах, подверженных сильным вибрациям и работающих на высоких скоростях. Коническая посадка обеспечивает равномерный зажим по всей окружности вала, исключая биение и гарантируя идеальную балансировку вращающейся системы.

Как подобрать и купить фланцевые узлы

Чтобы правильно подобрать фланцевый узел, необходимо учитывать не только диаметр вала и межосевое расстояние крепежных отверстий. Важнейшими параметрами являются величина воспринимаемой радиальной нагрузки, частота вращения, температурный диапазон эксплуатации и степень агрессивности окружающей среды. Правильный выбор материала корпуса и типа уплотнения напрямую определяет ресурс работы всей приводной станции.

В нашем каталоге представлены фланцевые опоры различных типоразмеров и исполнений, что позволяет быстро найти оптимальное техническое решение для любого промышленного оборудования. Актуальная цена на каждую модификацию указана в карточке товара, где также приведены подробные геометрические схемы и таблицы нагрузочных характеристик. Вы можете самостоятельно выбрать и купить необходимые компоненты для планового обслуживания или модернизации ваших производственных мощностей.

Для точного подбора комплектующих воспользуйтесь поиском на сайте, указав диаметр вала, тип корпуса и способ фиксации. Если вам требуется замена импортного узла с нестандартными параметрами, отправьте точную маркировку детали или чертеж сопрягаемой зоны нашим техническим специалистам для проведения инженерного анализа и подбора совместимого аналога.
