Метрические опорные ролики  

Метрические опорные ролики Carter Cam — это специализированные подшипниковые узлы, спроектированные для восприятия экстремальных радиальных нагрузок в механизмах кулачкового привода, конвейерных системах и направляющих линиях. В отличие от стандартных радиальных подшипников, наружное кольцо этих деталей имеет значительно увеличенную толщину стенки. Такая геометрия позволяет ролику катиться непосредственно по направляющей или кулачку, успешно сопротивляясь упругим деформациям и изгибающим моментам.

Метрическое исполнение гарантирует строгое соответствие международным стандартам ISO, что делает данные ролики идеальным решением для модернизации и ремонта импортного промышленного оборудования. Точные допуски посадочных размеров обеспечивают минимальный люфт и высокую соосность при монтаже. Это критически важно для предотвращения кромочных напряжений и преждевременного износа сопряженных поверхностей качения.

Конструктивные особенности метрических роликов Carter

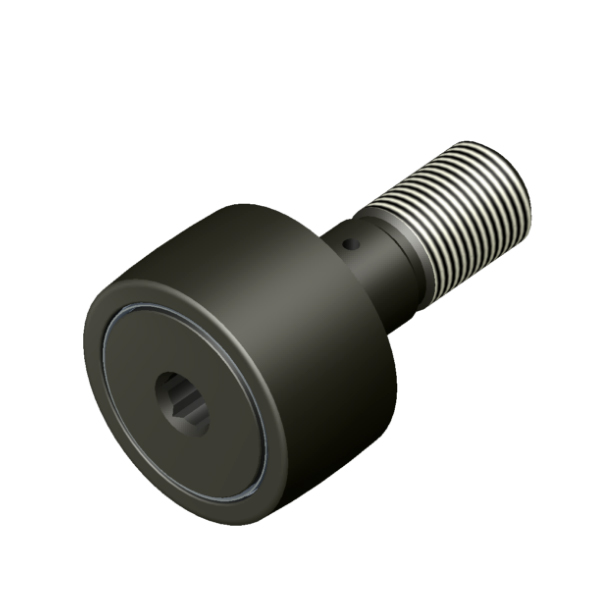

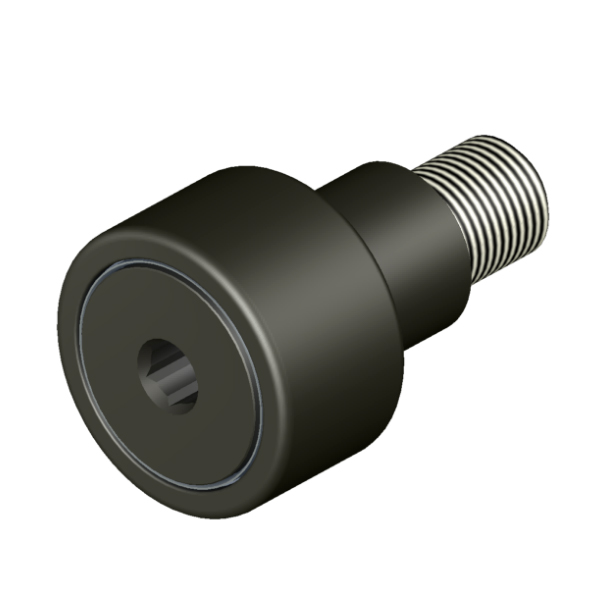

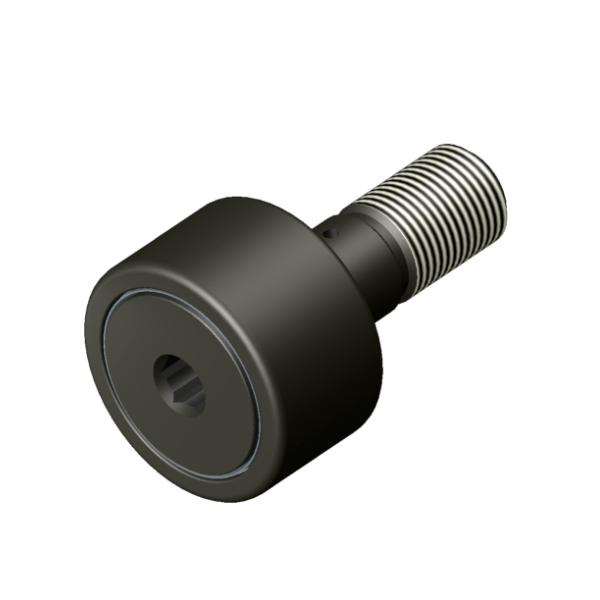

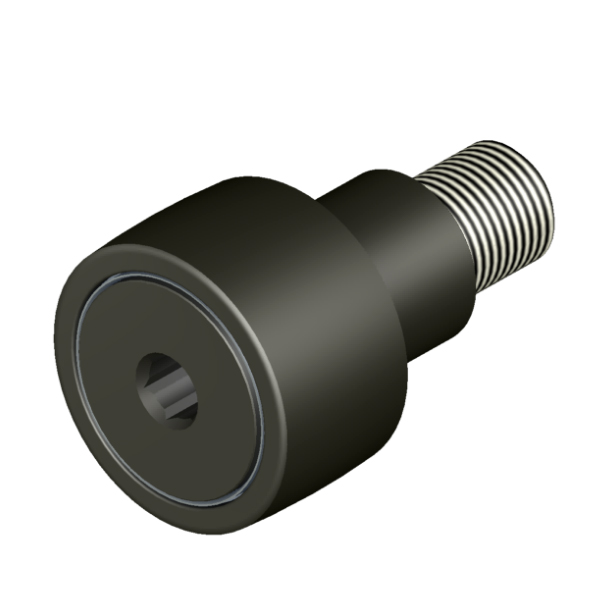

Опорные ролики цапфового типа (Cam Followers) оснащаются массивным резьбовым пальцем вместо внутреннего кольца, что существенно упрощает их консольный монтаж на раму или рычаг механизма. Интегрированная цапфа изготавливается из легированной стали с последующей термообработкой, благодаря чему она выдерживает значительные изгибающие усилия при резких изменениях направления движения. Для удобства фиксации в торце цапфы предусматривается шестигранное гнездо или шлиц под отвертку.

Ролики без цапфы (Yoke Rollers) монтируются непосредственно на сквозную ось или вал и предназначены для работы в узлах с двухопорной схемой закрепления. Такое исполнение позволяет распределять прикладываемую нагрузку более равномерно между двумя точками опоры, что резко снижает изгибающий момент на оси. Они незаменимы в тяжелонагруженных конвейерах и подъемных механизмах, где требуется максимальная жесткость всей конструкции.

Профилированная рабочая поверхность наружного кольца является стандартом для большинства метрических роликов Carter, предотвращая концентрацию напряжений по краям при неизбежных перекосах оси. Сферический профиль компенсирует угловые отклонения сопрягаемых деталей, обеспечивая стабильное пятно контакта. Для прецизионных систем с жестко выверенной геометрией применяются цилиндрические наружные кольца, гарантирующие максимальную площадь соприкосновения.

Внутреннее устройство и несущая способность

Игольчатые опорные ролики Carter Cam комплектуются большим количеством тонких тел качения без сепаратора или с ним. Отсутствие сепаратора позволяет максимально заполнить внутреннее пространство иглами, что обеспечивает наивысшую радиальную грузоподъемность при компактных габаритах. Модели с сепаратором предпочтительны для высокооборотных узлов, так как они снижают трение между телами качения и предотвращают их проскальзывание.

Для сверхтяжелых условий эксплуатации Carter выпускает метрические ролики с двухрядными цилиндрическими роликами вместо игольчатых. Такая внутренняя архитектура позволяет узлу воспринимать не только колоссальные радиальные силы, но и умеренные осевые нагрузки, возникающие при боковом смещении направляющих. Цилиндрические ролики обеспечивают повышенную жесткость и долговечность при циклическом ударном воздействии.

Защита внутреннего объема от загрязнений реализуется с помощью запатентованных уплотнений LUBRI-DISC, которые эффективно удерживают пластичную смазку и отсекают пыль, влагу и окалину. Эти уплотнительные шайбы снижают рабочую температуру узла за счет уменьшения трения скольжения в торцевых зонах. Наличие каналов для повторного смазывания в цапфе или внутреннем кольце позволяет регулярно обновлять смазочный материал без демонтажа ролика.

Как подобрать и купить метрические ролики Carter

Правильный подбор метрического опорного ролика требует детального анализа условий его работы, включая частоту вращения, характер нагрузок и температурный режим. Важно учитывать не только наружный диаметр и ширину кольца, но и тип резьбы цапфы, а также предельную статическую и динамическую грузоподъемность. Точный расчет ресурса детали позволяет избежать внепланового простоя производственной линии и оптимизировать затраты на обслуживание.

В нашем каталоге представлена оригинальная продукция бренда, при этом цена каждого изделия напрямую зависит от его габаритов, типа уплотнения и внутренней конструкции. Вы можете быстро подобрать необходимый типоразмер, используя удобную систему фильтрации по ключевым техническим параметрам. Чтобы купить метрические опорные ролики Carter Cam с доставкой, воспользуйтесь интерактивным подбором на сайте или отправьте точную заводскую маркировку нашим техническим специалистам для оперативного согласования спецификации.
