Сверхточные радиально-упорные шариковые подшипники для винтовых приводов  

Сверхточные радиально-упорные шарикоподшипники для винтовых приводов представляют собой специализированный класс прецизионных опор, разработанных для жесткой фиксации ходовых винтов ШВП. В отличие от стандартных радиально-упорных аналогов, эти узлы обладают повышенной статической грузоподъемностью и способностью работать в условиях частой смены направления вращения. Их применение позволяет минимизировать осевой люфт и обеспечить микронную точность позиционирования рабочих органов оборудования.

Главным отличием данных подшипников является увеличенный угол контакта, который обычно составляет 60 градусов. Такое геометрическое решение позволяет перераспределить векторы сил таким образом, чтобы опора воспринимала колоссальные осевые нагрузки, сопоставимые с возможностями чисто упорных подшипников. При этом узел сохраняет способность центрировать вал и компенсировать радиальные биения, возникающие при быстром вращении винта.

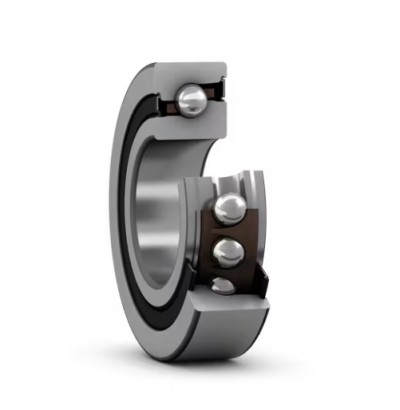

Конструктивные особенности и угол контакта 60 градусов

Внутреннее устройство сверхточных опор ШВП оптимизировано для снижения момента трения и минимизации тепловыделения. В конструкции используются шарики уменьшенного диаметра, что позволяет увеличить их количество внутри подшипника и распределить нагрузку по большему числу точек контакта. Сепараторы таких деталей изготавливаются из легкого и прочного полиамида, армированного стекловолокном, что снижает инерционность и уровень шума при работе.

Для тяжелых условий эксплуатации выпускаются модификации с массивными латунными сепараторами, центрируемыми по шарикам или по одному из колец. Такие исполнения незаменимы в узлах, подвергающихся сильным вибрационным воздействиям и резким температурным перепадам. Они обеспечивают стабильное удержание смазочного материала в зоне качения даже при экстремальных ускорениях привода.

Защитные уплотнения играют ключевую роль в долговечности сверхточных опор, предотвращая попадание мелкодисперсной пыли и СОЖ в рабочую зону. Бесконтактные лабиринтные уплотнения минимизируют трение и практически не ограничивают предельную частоту вращения вала. Контактные резиновые уплотнения обеспечивают максимальную герметичность, но накладывают определенные ограничения на скоростной режим работы винтового привода.

Варианты исполнения и схемы дуплексирования

Сверхточные подшипники для винтовых приводов редко используются как одиночные элементы и чаще всего поставляются в виде согласованных комплектов. Дуплексные пары, собранные по схеме «О-образная» (DB), обеспечивают высокую жесткость на изгиб и отлично противостоят опрокидывающим моментам. Такое исполнение идеально подходит для консольной установки ходового винта, где требуется жесткая фиксация приводного конца вала.

Схема установки «Х-образная» (DF) применяется в узлах, где необходимо компенсировать небольшие перекосы осей при монтаже опорных блоков. Данная компоновка обладает меньшей угловой жесткостью по сравнению с О-образной схемой, но снижает внутренние напряжения в подшипниках при температурных деформациях станины. Она часто используется в длинных винтовых передачах с двусторонней фиксацией.

Для механизмов с экстремальными осевыми нагрузками применяются многорядные комплекты, собранные по схеме «тандем» (DT) в сочетании с противодействующими опорами. В такой конфигурации нагрузка равномерно распределяется между несколькими параллельно установленными подшипниками, что кратно увеличивает жесткость привода. Схемы из трех (триплекс) или четырех (квадриплекс) подшипников настраиваются на заводе-изготовителе с заданным уровнем предварительного натяга.

Области применения в прецизионном машиностроении

Основным потребителем сверхточных опор ШВП является современное станкостроение, где точность перемещения рабочих органов определяет качество готовой продукции. Они устанавливаются на координатно-расточные, фрезерные и токарные станки с ЧПУ высокой и особо высокой точности. Стабильность геометрических параметров подшипников под нагрузкой напрямую влияет на шероховатость обрабатываемой поверхности детали.

В робототехнике и автоматизированных сборочных линиях эти подшипники обеспечивают плавность хода и повторяемость позиционирования манипуляторов. Высокая жесткость опор позволяет избежать автоколебаний при резких остановках и реверсе исполнительных механизмов. Это критически важно для высокоскоростных дельта-роботов и систем прецизионной лазерной резки.

Медицинское оборудование и измерительные комплексы также оснащаются сверхточными радиально-упорными опорами для винтовых передач. В этих сферах на первый план выходят минимальный уровень шума, отсутствие вибраций и плавность вращения на сверхнизких скоростях. Использование специальных смазок и керамических тел качения (гибридные подшипники) позволяет эксплуатировать узлы в стерильных условиях.

Как подобрать и купить сверхточные опоры ШВП

При подборе компонентов для ремонта или модернизации оборудования необходимо учитывать класс точности подшипника по шкале ISO или DIN. Для прецизионных винтовых приводов применяются детали класса точности не ниже P4 или SP, обеспечивающие минимальные радиальные и осевые биения. Также важно правильно рассчитать величину предварительного натяга, который может быть легким, средним или тяжелым в зависимости от требуемой жесткости системы.

В нашем каталоге представлены сертифицированные комплектующие от ведущих мировых производителей, что позволяет подобрать оптимальное техническое решение для любых эксплуатационных условий. Актуальная цена изделий зависит от их габаритов, класса точности, наличия встроенных уплотнений и схемы дуплексирования. Чтобы купить совместимый комплект опор для вашего винтового привода, воспользуйтесь параметрическим поиском на сайте или отправьте точную заводскую маркировку детали нашим техническим специалистам для оперативного подбора аналога.
