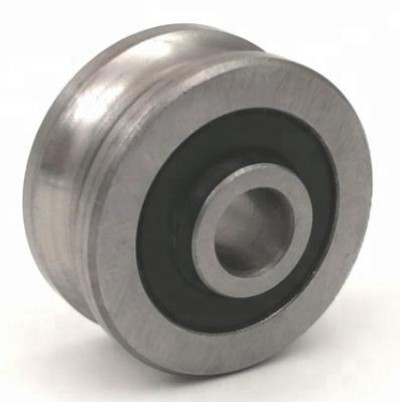

Направляющие ролики серии SG  

Направляющие ролики серии SG являются ключевыми элементами прецизионных систем линейного перемещения, где требуется высокая плавность хода и жесткость позиционирования. В отличие от стандартных опорных роликов, данная серия проектируется с учетом жестких требований к прямолинейности движения портальных систем и координатных столов. Особая геометрия контакта позволяет минимизировать люфты и обеспечить стабильную работу оборудования даже при высоких скоростях перемещения.

Основным преимуществом роликов SG является их способность работать непосредственно на цилиндрических направляющих или калиброванных валах без использования дорогостоящих профильных рельсов. Это существенно упрощает общую архитектуру станка и снижает металлоемкость подвижных кареток. При этом точностные характеристики системы остаются на стабильно высоком уровне в течение всего периода эксплуатации.

Конструктивные особенности роликов серии SG

Главной конструктивной особенностью роликов серии SG является профиль наружного кольца, выполненный в виде готической арки с углом схождения сторон. Такая форма обеспечивает две четко локализованные точки контакта с цилиндрической направляющей, что предотвращает проскальзывание и снижает сопротивление качению. Утолщенное наружное кольцо способно выдерживать значительные деформационные нагрузки, возникающие при динамическом воздействии на узел.

Внутреннее устройство ролика базируется на двухрядной радиально-упорной схеме расположения тел качения. Это позволяет детали эффективно воспринимать комбинированные нагрузки, включая радиальные силы от веса каретки и осевые усилия, возникающие при ускорении или боковом смещении. Оптимальный угол контакта шариков с дорожками качения гарантирует высокую жесткость узла на изгиб и предотвращает перекосы тел качения.

Разновидности и материальное исполнение

Классические ролики серии SG изготавливаются из высокоуглеродистой подшипниковой стали марки GCr15 с последующей объемной закалкой. Такие изделия обладают максимальной статической и динамической грузоподъемностью, превосходной твердостью рабочих поверхностей и предназначены для работы в стандартных промышленных условиях с высокими нагрузками.

Для работы в условиях повышенной влажности или воздействия агрессивных сред выпускаются модификации из нержавеющей стали. Эти детали устойчивы к коррозии, не требуют постоянного обновления защитного смазочного слоя на внешних поверхностях и находят широкое применение в пищевом и химическом машиностроении.

В зависимости от степени запыленности рабочей зоны, ролики комплектуются различными типами защитных уплотнений. Исполнение с металлическими защитными шайбами с индексом ZZ минимизирует трение и отлично подходит для высокоскоростных узлов, работающих в относительно чистой среде. Модификации с резинометаллическими уплотнениями типа 2RS надежно герметизируют внутренний объем, предотвращая вымывание пластичной смазки и попадание мелкодисперсной пыли.

Области применения и особенности монтажа

Направляющие ролики серии SG незаменимы при производстве лазерных граверов, плазменных раскройщиков, 3D-принтеров промышленного класса и упаковочного оборудования. Их используют везде, где требуется обеспечить бесшумное, быстрое и точное перемещение рабочих органов по осям координат. Низкий коэффициент трения качения позволяет использовать менее мощные шаговые двигатели или сервоприводы.

Для достижения безлюфтового хода ролики монтируются парами с использованием эксцентриковых и концентрических крепежных осей. Регулировка эксцентрика позволяет точно настроить прижим ролика к направляющему валу, компенсируя возможные погрешности сборки несущей рамы. Правильный предварительный натяг в системе исключает вибрации портала при резкой смене направления движения.

Как правильно подобрать и купить ролики SG

При подборе направляющих роликов серии SG необходимо учитывать не только внешний диаметр и ширину изделия, но и радиус желоба под вал. Несоответствие радиуса профиля диаметру направляющей приведет к быстрому точечному износу как самого ролика, так и цилиндрического вала. Также важно обращать внимание на расчетную грузоподъемность и предельно допустимую частоту вращения, которая напрямую зависит от типа используемого уплотнения.

В нашем каталоге представлен широкий ассортимент оригинальных комплектующих, где указана актуальная цена для каждой модификации. Вы можете самостоятельно подобрать необходимый типоразмер, используя точные технические параметры в системе фильтрации. Если вам требуется купить партию деталей с определенным классом точности или необходима консультация по совместимости с валами, отправьте чертеж или заводскую маркировку нашим техническим специалистам для оперативного подбора аналогов.
