Миниатюрные шарикоподшипники дюймового размера DYNAROLL  

Радиальные однорядные шарикоподшипники Dynaroll дюймовой серии проектируются по классической схеме с глубоким желобом на внутреннем и наружном кольцах. Такая геометрия позволяет им эффективно воспринимать не только радиальные нагрузки, но и умеренные осевые усилия в обоих направлениях. Благодаря минимизации площади контакта шариков с дорожками качения, эти узлы обладают рекордно низким пусковым моментом, что критически важно для чувствительных датчиков и гироскопов.

Конструктивные особенности и материальное исполнение подшипников Dynaroll

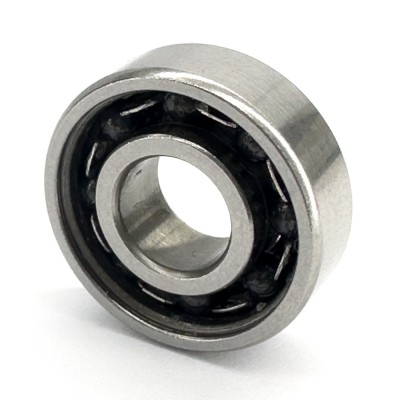

Открытые модификации дюймовых подшипников Dynaroll предназначены для работы в закрытых корпусах механизмов, где циркулирует чистый смазочный материал. Отсутствие защитных элементов снижает сопротивление вращению до абсолютного минимума, позволяя узлу развивать предельные обороты. Такие детали находят применение в высокоскоростных шпинделях и стоматологических наконечниках, где требуется регулярная подача масляного тумана.

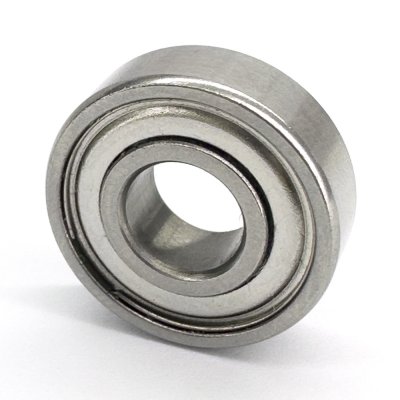

Исполнения с металлическими защитными шайбами с обеих сторон обозначаются индексом ZZ и служат для предотвращения попадания крупных частиц пыли в рабочую зону. Защитные шайбы фиксируются в пазах наружного кольца и образуют бесконтактное лабиринтное уплотнение, не увеличивающее момент трения. Эти подшипники поставляются с завода с уже заложенным пластичным смазочным материалом, рассчитанным на весь срок службы узла.

Модификации с контактными резино-металлическими уплотнениями (2RS) обеспечивают максимальный уровень герметичности внутренней полости. Эластичная кромка уплотнения плотно прилегает к заплечику внутреннего кольца, надежно защищая дорожки качения от мелкодисперсной пыли, влаги и агрессивных сред. Из-за наличия постоянного контакта уплотнения с вращающимся кольцом предельная скорость вращения таких деталей несколько ниже, чем у открытых аналогов.

Подшипники с фланцем на наружном кольце (серия F) разработаны для упрощения сквозного монтажа в тонкостенные корпуса и печатные платы. Наличие буртика позволяет точно позиционировать деталь в осевом направлении без обустройства сложных внутренних уступов в посадочном гнезде. Это техническое решение существенно снижает общую металлоемкость конструкции и упрощает процесс автоматизированной сборки приборов.

В качестве основного материала для колец и тел качения Dynaroll использует высокоуглеродистую хромистую сталь марки AISI 52100, проходящую специальную вакуумную дегазацию. Для работы в коррозионно-активных средах или пищевом оборудовании выпускаются модификации из нержавеющей стали AISI 440C, устойчивой к окислению. Использование прецизионных сплавов гарантирует стабильность геометрических размеров деталей при значительных температурных колебаниях.

Технические параметры и специфика эксплуатации дюймовых узлов

Точность изготовления дюймовых миниатюрных подшипников Dynaroll регламентируется жесткими стандартами ABEC, где классы от ABEC-5 до ABEC-9 соответствуют прецизионному и сверхпрецизионному исполнению. Величина радиального зазора (от MC1 до MC6) подбирается исходя из условий посадки подшипника на вал и в корпус, а также ожидаемого теплового расширения в процессе работы. Неправильный выбор величины зазора может привести к преждевременному заклиниванию или повышенной вибрации узла.

Сепараторы в миниатюрных дюймовых моделях чаще всего изготавливаются штампованными из нержавеющей стали ленточного типа или цельными корончатыми из полиамида. Полимерные сепараторы предпочтительны для малошумных применений, так как они эффективно гасят вибрации и снижают уровень шума при вращении. В качестве смазки применяются специализированные синтетические масла низкой вязкости для сверхвысоких скоростей или консистентные фторированные смазки для вакуумных сред.

Как правильно подобрать и купить дюймовые миниатюрные подшипники

Чтобы безошибочно подобрать оригинальный дюймовый подшипник Dynaroll, необходимо учитывать его основные геометрические параметры, выраженные в долях дюйма. Маркировка таких изделий обычно начинается с префикса R (например, R2, R4, R188), где каждая цифра указывает на конкретное сочетание внутреннего и наружного диаметров. На нашем ресурсе представлена подробная техническая информация, которая поможет вам быстро сопоставить дюймовые размеры с метрическими аналогами, узнать актуальную цену и купить требуемую деталь.

Для точного подбора комплектующих воспользуйтесь параметрическим поиском, указав внутренний диаметр, ширину, тип уплотнения и класс точности. Если вам требуется замена редкого импортного узла или вы сомневаетесь в правильности расшифровки суффиксов бренда Dynaroll, отправьте точную маркировку или эскиз детали нашим техническим специалистам для оперативного подбора совместимого аналога.
