Вакуумные подшипники для насосов  

Особенности работы подшипников в вакуумной среде

Функционирование опорных узлов в вакуумных насосах протекает в экстремальных условиях, кардинально отличающихся от работы стандартных промышленных редукторов. Отсутствие воздушной среды исключает конвективный теплоотвод, что приводит к интенсивному нагреву зоны контакта тел качения с дорожками качения. В условиях глубокого вакуума обычные пластичные смазки мгновенно испаряются, забивая вакуумную камеру продуктами дегазации и вызывая сухое трение деталей.

Динамические нагрузки на подшипники в таких установках характеризуются высокой частотой вращения, достигающей в турбомолекулярных насосах десятков тысяч оборотов в минуту. При этом на опорные узлы воздействуют как радиальные силы от дисбаланса ротора, так и значительные осевые усилия, возникающие из-за перепада давлений между ступенями нагнетания. Для компенсации этих векторов сил требуется прецизионная точность изготовления всех элементов подшипника.

Конструктивные разновидности и применяемые материалы

Гибридные радиально-упорные шарикоподшипники представляют собой наиболее технологичное решение для высокоскоростных турбомолекулярных насосов. В их конструкции используются шарики из нитрида кремния и кольца из специальной азотистой стали, что снижает центробежные силы и тепловыделение при вращении. Благодаря диэлектрическим свойствам керамики полностью исключается риск возникновения электроэрозии при работе электродвигателя.

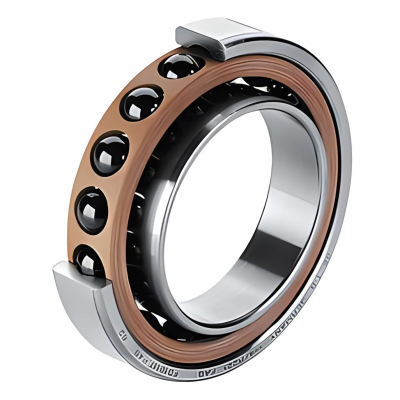

Шпиндельные угловые подшипники с углом контакта 15 или 25 градусов широко применяются в винтовых и кулачковых вакуумных машинах сухой откачки. Они монтируются по дуплексной схеме для обеспечения жесткой фиксации валов и предотвращения соприкосновения рабочих роторов. Использование текстолитовых или полиэфирэфиркетоновых сепараторов в таких узлах позволяет снизить уровень вибрации и шума при работе на предельных частотах.

Радиальные шарикоподшипники со специальным твердосмазочным покрытием на основе дисульфида молибдена или вольфрама незаменимы в безмасляных форвакуумных насосах спирального типа. Отсутствие жидкой смазки гарантирует абсолютную чистоту откачиваемого объема и исключает обратную диффузию паров углеводородов. Такие детали способны стабильно работать в широком диапазоне температур, сохраняя геометрию дорожек качения при тепловом расширении вала.

Как правильно подобрать и купить комплектующие для вакуумных систем

При замене изношенных опорных элементов критически важно учитывать не только геометрические размеры, но и класс точности по шкале ISO или ГОСТ. Для прецизионного вакуумного оборудования требуются детали класса точности не ниже P4 или P2, обеспечивающие минимальное биение ротора. Также необходимо обращать внимание на величину радиального зазора и тип уплотнений, которые должны быть выполнены из фторкаучука или других химически стойких эластомеров.

В нашем специализированном каталоге вы можете подобрать оригинальные комплектующие и сертифицированные аналоги для ремонта насосных агрегатов любой сложности. Актуальная цена на каждую позицию указана в карточке товара с учетом технических особенностей исполнения. Чтобы купить подходящий подшипниковый узел, воспользуйтесь параметрическим поиском по размерам и допускам или отправьте точную заводскую маркировку с шильдика насоса нашим инженерам для подбора точного соответствия.
