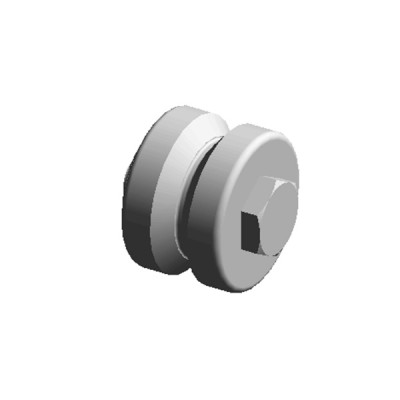

Опорные ролики Nadella серия FR..EU — стандартные направляющие ролики  

Опорные ролики Nadella серии FR..EU спроектированы для работы в тяжелых условиях эксплуатации, где требуется высокая точность линейного позиционирования. В основе их конструкции лежит двухрядный радиально-упорный шарикоподшипник, способный воспринимать комбинированные нагрузки. Наружное кольцо ролика имеет утолщенный профиль с V-образной канавкой под углом 90 градусов, что обеспечивает идеальное сопряжение с направляющими шинами и предотвращает соскальзывание узла при высоких скоростях перемещения.

Интегрированная соосная цапфа выполнена из высокопрочной легированной стали, прошедшей термическую обработку для повышения усталостной прочности. На торце цапфы предусмотрено шестигранное углубление, облегчающее монтаж и затяжку детали с требуемым крутящим моментом. Такая монолитная конструкция минимизирует риск изгиба цапфы под воздействием радиальных усилий, гарантируя стабильность геометрических параметров всей системы.

Защита внутреннего объема ролика от проникновения мелкодисперсной пыли, влаги и стружки обеспечивается эффективными уплотнениями лабиринтного или контактного типа. Внутренняя полость заполнена консистентной смазкой на весь срок службы, что исключает необходимость регулярного технического обслуживания. Это особенно критично для труднодоступных узлов промышленного оборудования, где простой линии ведет к серьезным финансовым потерям.

Разновидности и модификации направляющих роликов

Базовое исполнение FR..EU оснащается концентрической цапфой, которая жестко фиксирует положение оси ролика относительно монтажной плиты. Такие элементы устанавливаются в качестве опорных точек, задающих базовую траекторию движения каретки. Они воспринимают основную долю статических и динамических нагрузок, обеспечивая жесткую связь подвижной платформы с направляющей рельсой.

Модификация FRR..EU представляет собой исполнение с эксцентриковой цапфой, предназначенное для точной регулировки зазора в системе. Вращением эксцентрика инженер может изменять расстояние между роликом и направляющей, тем самым устраняя люфты или создавая необходимый предварительный натяг. Это позволяет компенсировать погрешности монтажа несущей конструкции и добиться максимальной плавности хода.

Для работы в агрессивных средах или при повышенной влажности выпускаются версии из нержавеющей стали с индексом NX. Эти ролики сохраняют все нагрузочные характеристики стандартных моделей, но обладают исключительной стойкостью к коррозии и воздействию химически активных моющих средств. Их применение оправдано в пищевом машиностроении, фармацевтической промышленности и на упаковочных линиях.

Сферы применения и кинематические параметры

Основной сферой применения роликов Nadella FR..EU являются портальные роботы, автоматизированные склады, раскройные комплексы и тяжелые раздвижные системы. Благодаря способности работать на скоростях до нескольких метров в секунду при минимальном коэффициенте трения, они незаменимы в высокопроизводительном оборудовании. Жесткий профиль наружного кольца гарантирует отсутствие деформаций даже при резком изменении направления движения.

При проектировании узла важно учитывать распределение сил в точке контакта ролика с направляющей шиной. Угол профиля в 90 градусов раскладывает приложенную силу на радиальную и осевую составляющие, что требует точного расчета ресурса подшипника по динамической грузоподъемности. Правильный выбор межосевого расстояния между роликами на каретке позволяет равномерно распределить крутящие моменты и продлить срок службы всей системы.

Как безошибочно подобрать и купить оригинальные компоненты

Чтобы правильно подобрать опорный ролик, необходимо проанализировать не только геометрические размеры, такие как наружный диаметр и резьба цапфы, но и условия эксплуатации. Рабочая температура, наличие абразивной пыли и частота циклов напрямую влияют на выбор типа уплотнения и смазочного материала. В каталоге представлены все доступные типоразмеры, что позволяет сравнить их параметры перед принятием решения.

При замене изношенных деталей на действующем оборудовании важно учитывать, что цена оригинального изделия Nadella FR..EU полностью оправдана его ресурсом и надежностью. Попытка установить дешевый аналог часто приводит к ускоренному износу направляющих рельсов, замена которых обойдется значительно дороже. Чтобы купить совместимый компонент, воспользуйтесь параметрическим поиском на нашем ресурсе.

Если точная маркировка повреждена или отсутствует в стандартных таблицах, рекомендуем обратиться за инженерной поддержкой. Для точного подбора пришлите габаритные размеры, шаг резьбы цапфы или фотографию старого узла нашим техническим специалистам для проведения детальной идентификации и поиска оригинальной детали.
