Фланцевые сверхминиатюрные подшипники EZO  

Фланцевые сверхминиатюрные подшипники японского бренда EZO (Sapporo Precision) являются эталоном в сегменте прецизионных микрокомпонентов. Конструктивно они представляют собой радиальные шарикоподшипники, у которых наружное кольцо снабжено специальным упорным бортиком (фланцем). Такая геометрия позволяет жестко зафиксировать деталь в осевом направлении в тонкостенных платах или сквозных отверстиях без обустройства сложных внутренних ступеней. Это критически важно для миниатюрных узлов, где каждый миллиметр пространства находится на учете.

Конструктивные особенности и преимущества фланца EZO

Наличие фланца на наружном кольце решает проблему точного позиционирования подшипника вдоль оси вращения при воздействии умеренных осевых нагрузок. Опорный торец буртика воспринимает одностороннее осевое усилие, передавая его непосредственно на стенку корпуса изделия. Это позволяет отказаться от использования стопорных колец и снизить общие габариты и массу вращающегося узла.

Для стандартных условий эксплуатации EZO производит миниатюрные подшипники из высокоуглеродистой хромистой стали марки SUJ2. Этот материал проходит многоступенчатую термическую обработку, обеспечивая твердость рабочих поверхностей на уровне 60-64 HRC. Такие детали характеризуются высокой статической грузоподъемностью и отличной износостойкостью дорожек качения.

В условиях агрессивных сред или повышенной влажности применяются модификации из нержавеющей стали марки KS440 (SUS440C). Данный сплав обладает высокой коррозионной стойкостью и сохраняет стабильность геометрических размеров в широком температурном диапазоне. Нержавеющие микроподшипники EZO востребованы в пищевом оборудовании и медицинской технике, где требуется регулярная стерилизация.

Типы исполнений и защитных элементов сверхминиатюрных опор

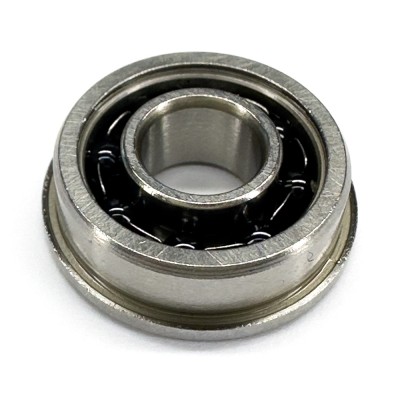

Открытые фланцевые микроподшипники EZO спроектированы для работы в закрытых масляных ваннах или системах с централизованной подачей смазки. Отсутствие защитных шайб минимизирует пусковой и рабочий момент трения, что позволяет узлу развивать предельные скорости вращения. Такие исполнения идеальны для высокооборотистых шпинделей и прецизионных гироскопов.

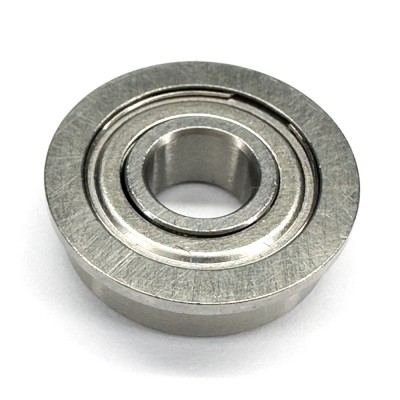

Модификации с металлическими защитными шайбами с двух сторон (индекс ZZ) обеспечивают бесконтактную защиту внутренней полости от пыли. Зазор между шайбой и внутренним кольцом минимален, что предотвращает вытекание пластичной смазки, заложенной на заводе. Эти подшипники не требуют обслуживания в течение всего срока службы и оптимальны для большинства общепромышленных задач.

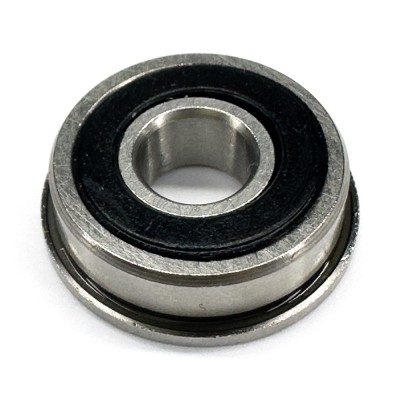

Варианты с резино-металлическими уплотнениями легкого контакта (индекс 2RS или RU) гарантируют максимальную герметичность узла. Эластичная кромка уплотнения надежно защищает дорожки качения от проникновения мелкодисперсной грязи, влаги и агрессивных паров. Применение таких уплотнений несколько снижает предельную скорость вращения, но существенно продлевает ресурс детали в сложных условиях.

Сферы применения и эксплуатационные характеристики

Сверхминиатюрные фланцевые опоры EZO находят широкое применение в стоматологических наконечниках и хирургическом инструменте. В этих узлах критически важна способность выдерживать частоту вращения до 100 000 оборотов в минуту при минимальном уровне шума и нагрева. Использование высокоточных шариков класса точности ISO Class 5 и выше гарантирует плавность хода инструмента.

В робототехнике, сервоприводах и оптических энкодерах данные подшипники обеспечивают прецизионное позиционирование валов. Минимальный люфт и стабильный момент сопротивления вращению позволяют датчикам считывать угловые перемещения с точностью до долей градуса. Жесткие допуски EZO на биение колец исключают погрешности при передаче крутящего момента.

Как подобрать и купить оригинальные подшипники EZO

Чтобы правильно подобрать фланцевый микроподшипник, необходимо учитывать не только номинальный внутренний диаметр, но и толщину фланца, а также класс точности (ABEC 5, 7 или 9). В зависимости от условий эксплуатации определяется оптимальный тип смазочного материала, который может быть жидким или консистентным. На нашем ресурсе представлена актуальная цена на весь ассортимент оригинальной японской продукции, что позволяет точно рассчитать бюджет проекта.

Для быстрого поиска нужного типоразмера воспользуйтесь интерактивной системой фильтрации технических параметров в каталоге. Если вам требуется купить партию изделий со специфическим радиальным зазором или особым типом смазки, отправьте точную заводскую маркировку или чертеж узла нашим техническим специалистам для профессионального подбора аналогов.
