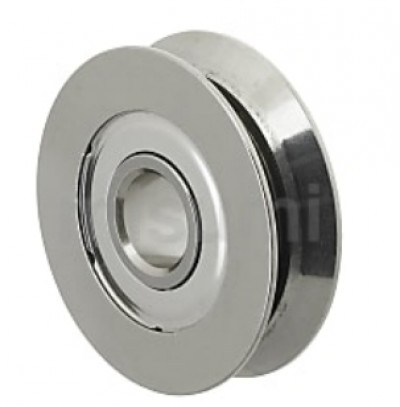

Направляющие ролики с V-образной канавкой  

Направляющие ролики с V-образной канавкой являются ключевыми элементами систем линейного перемещения, где требуется высокая точность позиционирования и плавность хода. Эти узлы качения перемещаются по специальным направляющим путям, цилиндрическим направляющим или профильным рельсам с соответствующим углом профиля. За счет плотного сопряжения рабочих поверхностей минимизируется трение скольжения, что позволяет существенно снизить энергопотребление приводных механизмов и предотвратить преждевременный износ оборудования.

Геометрия наружного кольца с V-образным профилем, угол которого чаще всего составляет 90 или 120 градусов, обеспечивает надежную фиксацию ролика на направляющей. Такое конструктивное решение позволяет эффективно компенсировать не только радиальные, но и значительные осевые силы, возникающие при боковом смещении каретки. Равномерное распределение пятна контакта по боковым граням канавки гарантирует стабильность траектории движения даже при высоких скоростях перемещения.

Конструктивное исполнение и несущая способность

В основе конструкции большинства направляющих роликов этого типа лежат двухрядные радиально-упорные шарикоподшипники. Такое внутреннее устройство обеспечивает высокую жесткость узла и способность воспринимать опрокидывающие моменты, неизбежно возникающие при неравномерном распределении массы на подвижной платформе. Для защиты внутренних полостей от попадания пыли, стружки и влаги применяются бесконтактные металлические защитные шайбы или контактные резиновые уплотнения, удерживающие пластичную смазку внутри на протяжении всего срока службы.

Особое внимание при производстве уделяется термической обработке наружного кольца, которое подвергается закалке до высокой твердости по шкале Роквелла. Это необходимо для предотвращения деформации и смятия рабочей V-образной поверхности под воздействием постоянных контактных напряжений. Внутренний объем заполняется специализированной смазкой, рассчитанной на широкий диапазон рабочих температур и высокие удельные давления в зоне контакта.

Разновидности направляющих роликов с V-образным профилем

Направляющие ролики со встроенной соосной (концентрической) цапфой представляют собой готовые к монтажу узлы, которые жестко фиксируются в несущей плитка-основе. Данная конструкция упрощает сборку линейного модуля, обеспечивая фиксированное расстояние между осями роликов и направляющей шиной.

Модификации с эксцентриковой цапфой разработаны специально для прецизионной регулировки зазора и создания предварительного натяга в системе. Поворачивая эксцентриковую ось при монтаже, инженер может компенсировать погрешности изготовления рамы и добиться идеального безлюфтового перемещения каретки.

Ролики без крепежного болта (с внутренним кольцом под стандартный вал) монтируются на оси заказчика с помощью стопорных колец или дистанционных втулок. Этот подвид оптимален для интеграции в сложные многоосевые механизмы, где требуется индивидуальное проектирование крепежных элементов под специфические пространственные ограничения.

Изделия из коррозионностойкой (нержавеющей) стали применяются в пищевой, химической и фармацевтической промышленности. Они сохраняют свои эксплуатационные свойства в условиях регулярной санитарной обработки, воздействия агрессивных сред и повышенной влажности, исключая риск загрязнения технологической линии продуктами коррозии.

Как правильно подобрать и купить направляющие ролики

Чтобы безошибочно подобрать направляющий ролик, необходимо проанализировать радиальные и осевые динамические нагрузки, а также определить точный угол V-образной канавки, который должен строго соответствовать профилю направляющей. Важное значение имеют габаритные размеры: внешний диаметр, ширина наружного кольца и параметры крепежной резьбы цапфы. На нашем ресурсе представлена подробная техническая информация, позволяющая сопоставить рабочие параметры узлов, при этом цена изделий напрямую зависит от используемых материалов, класса точности подшипника и типа защитных уплотнений.

Если вам необходимо купить надежные компоненты для модернизации или ремонта промышленного оборудования, воспользуйтесь параметрическим поиском в каталоге. Для исключения ошибок при заказе сложных партий комплектующих рекомендуем использовать интерактивные фильтры по геометрическим размерам или отправить точную заводскую маркировку детали нашим техническим специалистам для оперативной идентификации и подбора оригинального узла.
