Однорядные конические роликовые подшипники (метрические размеры)  

Стандартизация и конструктивные особенности метрических однорядных подшипников

Метрические однорядные подшипники проектируются в строгом соответствии с международным стандартом ISO 15, который регламентирует габаритные размеры: внутренний диаметр, наружный диаметр и ширину. Такая унификация позволяет инженерам по всему миру использовать единую сетку размеров при проектировании редукторов, электродвигателей и насосных агрегатов. Точность изготовления деталей по метрической системе варьируется от нормального класса до прецизионных классов P6, P5 и P4, определяющих радиальное и торцевое биение колец.

Важнейшим параметром при выборе метрической опоры является величина радиального или осевого зазора, которая напрямую влияет на тепловое расширение элементов при работе. Для узлов с повышенными рабочими температурами или высокими частотами вращения применяются модификации с увеличенным тепловым зазором группы C3 или C4. Правильный расчет этого зазора предотвращает заклинивание тел качения и снижает пусковой момент механизма при холодном старте.

Разновидности однорядных опор метрической серии

Радиальные однорядные шарикоподшипники являются наиболее распространенным типом опор, предназначенным для восприятия преимущественно радиальных нагрузок при высоких скоростях вращения. Глубокие дорожки качения позволяют этим деталям также воспринимать незначительные осевые усилия в обоих направлениях. Они отличаются простотой конструкции, надежностью в эксплуатации и минимальными требованиями к обслуживанию.

Радиально-упорные однорядные шарикоподшипники спроектированы для работы в условиях жестких комбинированных нагрузок, где осевая составляющая действует только в одном направлении. Угол контакта в таких деталях может составлять 15, 25 или 40 градусов, что напрямую определяет соотношение воспринимаемых сил. Для фиксации вала в обоих направлениях эти опоры монтируют парами по схемам «тандем» или «О-образная».

Цилиндрические однорядные роликоподшипники характеризуются линейным контактом тел качения с дорожками, что обеспечивает им колоссальную радиальную грузоподъемность при высокой жесткости. Конструкция с бортами на кольцах позволяет компенсировать осевое смещение вала, вызванное тепловым расширением, что критично для длинных валов мощных электродвигателей. Однако такие узлы крайне чувствительны к перекосам осей внутреннего и наружного колец.

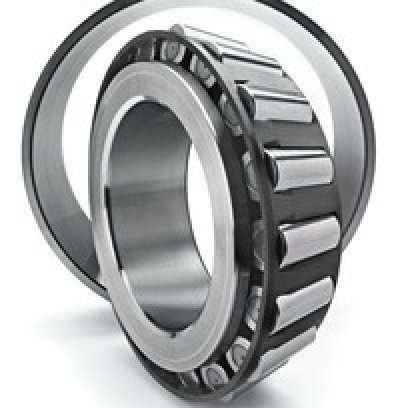

Конические однорядные роликоподшипники оснащаются коническими роликами, расположенными под определенным углом к оси вращения, что позволяет им выдерживать экстремальные радиальные и осевые нагрузки. Разъемная конструкция наружного кольца существенно облегчает монтаж и позволяет точно регулировать осевой люфт или создавать предварительный натяг при сборке узла. Они незаменимы в ступицах транспортных средств и тяжелонагруженных редукторах.

Материалы сепараторов и температурные режимы работы

Штампованные сепараторы из углеродистой стали являются базовым решением для большинства метрических подшипников общего назначения. Они обладают высокой механической прочностью, малым весом и способны стабильно работать в широком температурном диапазоне от -40 до +120 градусов Цельсия. Стальные элементы центрируются по телам качения, минимизируя трение при умеренных скоростях.

Полиамидные сепараторы, армированные стекловолокном, находят применение в узлах, требующих бесшумной работы и высокой эластичности. Этот материал отлично гасит вибрации и снижает динамические нагрузки на тела качения при резких изменениях частоты вращения. Ограничением для полиамида является температурный предел в +120 градусов и чувствительность к некоторым синтетическим смазкам.

Массивные латунные сепараторы вытачиваются на прецизионных станках и используются в тяжелом машиностроении при экстремальных вибрациях и температурах до +200 градусов. Они центрируются по наружному или внутреннему кольцу, что обеспечивает стабильное вращение тел качения на сверхвысоких скоростях. Латунь обладает отличными антифрикционными свойствами, предотвращая заклинивание при кратковременном масляном голодании.

Как подобрать и купить метрические однорядные подшипники

Чтобы безошибочно подобрать метрический однорядный подшипник, необходимо точно измерить штангенциркулем его основные геометрические параметры в миллиметрах. Помимо габаритов, важно учитывать расчетную частоту вращения, характер действующих сил и температурный режим эксплуатации узла. На нашем ресурсе представлена подробная техническая информация о каждой позиции, что позволяет сравнить характеристики и узнать актуальную цену на детали различных брендов.

В каталоге представлены как стандартные открытые модификации, так и закрытые защитными металлическими шайбами или резиновыми уплотнениями исполнения. Вы можете самостоятельно выбрать и купить требуемый типоразмер, воспользовавшись параметрическим поиском по диаметрам и ширине. Если вам требуется профессиональная консультация или вы сомневаетесь в расшифровке суффиксов точности и зазора, отправьте оригинальную маркировку детали нашим техническим специалистам для точного подбора аналога.
