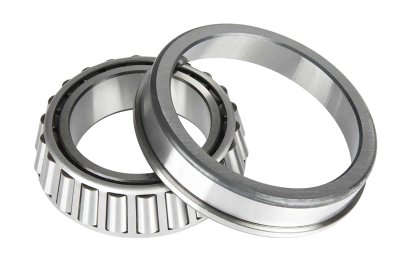

Однорядные конические роликовые подшипники с фланцем (дюймовые размеры)  

Конструктивные особенности и преимущества фланцевого исполнения

Основным отличием данной категории деталей является наличие жесткого опорного буртика (фланца) на наружном кольце подшипника. Эта конструктивная особенность позволяет осуществлять сквозную расточку корпуса без создания внутренних уступов, что существенно снижает затраты на механическую обработку сопряженных деталей. Фланец надежно фиксирует подшипник в осевом направлении, предотвращая его смещение вдоль оси вала даже при воздействии умеренных знакопеременных осевых нагрузок.

Дюймовая размерность этих опор строго регламентируется стандартами ANSI/ABMA, что определяет специфические допуски на внутренний и наружный диаметры, а также ширину колец. В отличие от метрических аналогов, здесь все геометрические параметры выражаются в долях дюйма, что требует особой точности при проведении измерительных работ. Шарики и дорожки качения обрабатываются по высоким классам точности (обычно от ABEC-1 до ABEC-7), обеспечивая минимальное радиальное биение и плавность хода.

Разновидности защитных уплотнений и материалы

Открытые дюймовые подшипники с фланцем предназначены для работы в закрытых масляных ваннах или редукторах, где смазочный материал поступает непрерывно из общей системы. Они обладают минимальным моментом трения и способны развивать предельные скорости вращения, однако требуют абсолютной чистоты рабочей среды.

Модификации с металлическими защитными шайбами (индекс ZZ) оснащаются бесконтактными стальными пластинами, которые удерживают пластичную смазку внутри узла и защищают дорожки качения от крупных фракций пыли. Такие детали практически не увеличивают момент сопротивления вращению, что делает их оптимальным выбором для высокооборотистых электродвигателей и прецизионных шпинделей.

Для работы в условиях повышенной влажности и запыленности применяются исполнения с контактными резиновыми уплотнениями (индекс 2RS). Синтетический каучук, армированный листовой сталью, герметично прилегает к внутреннему кольцу, надежно защищая внутреннюю полость от вымывания смазки и проникновения мелкодисперсного абразива.

В качестве основного материала для производства колец и тел качения используется высокоуглеродистая хромистая сталь марки 100Cr6 (аналог ШХ15), проходящая многоступенчатую термообработку для достижения оптимальной твердости. Для работы в агрессивных средах или пищевом оборудовании выпускаются коррозионностойкие модификации из нержавеющей стали AISI 440C, сохраняющие стабильность геометрии при воздействии влаги.

Сферы применения дюймовых опор с фланцем

Дюймовые фланцевые подшипники широко применяются в узлах позиционирования оргтехники, медицинского оборудования, оптических приборов и контрольно-измерительной аппаратуры. Благодаря фланцу, они легко монтируются в тонкостенные листовые панели приборов, обеспечивая жесткую фиксацию вращающихся осей.

Также данные детали активно используются в садово-парковой технике, электроинструменте и деревообрабатывающих станках американского и британского производства. Использование оригинальных дюймовых комплектующих позволяет восстановить первоначальный ресурс узла без необходимости переточки валов под метрические стандарты.

Как подобрать и купить дюймовый подшипник с фланцем

Чтобы безошибочно подобрать необходимый типоразмер, важно учитывать не только номинальный внутренний и наружный диаметры, но и диаметр самого фланца, а также его толщину. Не менее важным параметром является величина радиального зазора (например, стандартный CN или увеличенный C3), которая определяет работоспособность узла при температурном расширении металлов. Актуальная цена изделия напрямую зависит от класса точности изготовления, типа уплотнений и используемого сплава.

В нашем каталоге представлен широкий ассортимент оригинальных комплектующих ведущих мировых брендов, что позволяет быстро найти нужную деталь. Вы можете самостоятельно настроить параметры поиска или купить требуемую позицию через форму быстрого заказа. Если вам сложно идентифицировать редкий дюймовый стандарт, воспользуйтесь техническими фильтрами на сайте или отправьте точную маркировку с корпуса детали нашим специалистам для профессионального подбора.
