Внутренние кольца однорядных конических подшипников (конусы, дюймовые размеры)  

Геометрия и конструктивные особенности дюймовых конусов

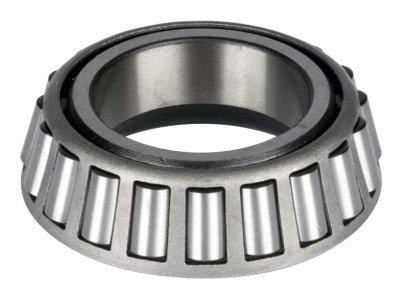

Внутреннее кольцо однорядного конического роликоподшипника, традиционно именуемое конусом (cone), представляет собой сложную сборочную единицу. В отличие от радиальных подшипников, дюймовый конус поставляется в сборе с комплектом конических роликов и удерживающим их сепаратором. Такая конструкция образует неразъемный узел, который в процессе монтажа сопрягается с наружным кольцом — чашкой (cup). Угол наклона дорожки качения внутреннего кольца определяет способность детали воспринимать комбинированные нагрузки, где осевая составляющая может быть весьма значительной.

Геометрические параметры дюймовых конусов регламентируются стандартами ANSI/ABMA, что накладывает отпечаток на их проектирование и взаимозаменяемость. Посадочный диаметр, ширина кольца и радиус монтажной фаски измеряются исключительно в дюймах, часто с точностью до четырех знаков после запятой. Примечательно, что в рамках одного габаритного семейства один и тот же конус может сочетаться с различными наружными кольцами, что позволяет инженерам гибко варьировать общую ширину подшипникового узла и его грузоподъемность.

Конусы со стандартным углом контакта ориентированы на восприятие преимущественно радиальных нагрузок при умеренных осевых воздействиях. Они находят широкое применение в редукторах и трансмиссиях, где критически важно минимизировать радиальное биение вала.

Конусы с увеличенным (крутым) углом контакта разработаны специально для узлов с доминирующей осевой нагрузкой. Такие детали незаменимы в червячных передачах и поворотных механизмах, где осевые силы стремятся сместить вал вдоль его оси.

Материалы, термообработка и устойчивость к нагрузкам

Для обеспечения долговечности дюймовых конусов в условиях экстремальных контактных напряжений производители используют специализированные методы металлургической обработки. Традиционным решением для американской школы машиностроения является применение цементируемых сталей. После химико-термической обработки поверхностный слой дорожки качения приобретает высокую твердость, в то время как сердцевина кольца остается вязкой, что позволяет детали эффективно поглощать ударные нагрузки без риска раскалывания.

Альтернативным вариантом исполнения являются конусы из высокоуглеродистых хромистых сталей сквозной закалки. Эти детали обладают максимальной статической грузоподъемностью и превосходным сопротивлением усталостному износу при постоянных равномерных нагрузках. Они оптимально подходят для прецизионного оборудования, работающего в непрерывном режиме без резких динамических колебаний.

Классы точности и специфика применения

Точность изготовления дюймовых конусов оценивается по классам допуска ABMA, которые существенно отличаются от европейских стандартов ISO. Для стандартного промышленного оборудования и сельскохозяйственной техники применяются детали классов Class 4 и Class 2, обеспечивающие оптимальный баланс между точностью вращения и монтажными зазорами. Такие конусы стабильно работают в условиях умеренных скоростей и стандартных температурных режимов.

Для высокоточных узлов, таких как шпиндели металлорежущих станков или прецизионные редукторы, выпускаются конусы классов Class 3, Class 0 и Class 00. Они характеризуются минимальными отклонениями от круглости дорожки качения и жесткими допусками на биение торцов. Применение таких компонентов позволяет минимизировать тепловыделение при высоких оборотах и гарантирует исключительную жесткость всей системы.

Как подобрать и купить дюймовый конус подшипника

Чтобы правильно подобрать внутреннее кольцо дюймовой серии, необходимо учитывать не только номинальный внутренний диаметр, но и монтажную фаску, которая должна сопрягаться с галтелью вала. Несоответствие радиуса фаски может привести к неплотной посадке конуса, что вызовет перекос роликов и преждевременный выход узла из строя. Также важно обращать внимание на исполнение сепаратора, который может быть штампованным стальным или полимерным, в зависимости от температурных условий эксплуатации.

В каталоге на нашем сайте представлена сертифицированная продукция ведущих мировых брендов, при этом цена конкретной детали напрямую зависит от ее класса точности и используемого сплава. Чтобы купить оригинальный дюймовый конус, полностью соответствующий техническим требованиям вашего оборудования, воспользуйтесь параметрическим поиском на сайте. Если точная маркировка изношенной детали стерта или не читается, отправьте габаритные размеры вала и сопряженного узла нашим техническим специалистам для проведения профессионального кросс-анализа.
