Внутренние кольца однорядных конических подшипников (конусы, метрические размеры)  

Конструктивные особенности и распределение нагрузок в конусах

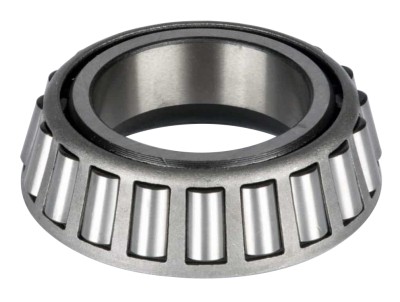

Внутреннее кольцо конического роликоподшипника, часто называемое конусом, представляет собой сложную сборочную единицу, состоящую из цельнометаллической обоймы с конической дорожкой качения, комплекта роликов и удерживающего их сепаратора. Главной геометрической особенностью конуса является наличие направляющего борта, который воспринимает осевые усилия, возникающие при качении роликов под нагрузкой. Благодаря наклону дорожки качения относительно оси вала, узел эффективно распределяет комбинированные радиально-осевые векторы сил, предотвращая перекос тел качения.

Разъемная конструкция однорядных конических подшипников позволяет монтировать внутренний конус отдельно от наружного кольца. Это существенно упрощает процесс сборки сложных многоопорных валов, где требуется точная регулировка осевого зазора или создание предварительного натяга. В процессе эксплуатации конус испытывает значительные контактные напряжения, поэтому точность профиля его дорожки качения определяет общий ресурс и виброакустические характеристики всего узла.

Разновидности исполнений и материалов внутренних колец

Конусы из подшипниковой стали сквозной закалки типа ШХ15 (100Cr6) являются наиболее распространенным стандартом для общепромышленного применения. Они обладают высочайшей твердостью по всей глубине сечения, что гарантирует превосходную износостойкость при стабильных радиальных и осевых нагрузках. Такие детали оптимально подходят для редукторов, насосного оборудования и стандартных станочных узлов.

Для работы в условиях экстремальных ударных нагрузок и вибраций применяются конусы из цементируемых (науглероживаемых) сталей. Данная технология позволяет получить твердый поверхностный слой дорожки качения при сохранении вязкой и пластичной сердцевины самого кольца. Это исключает риск растрескивания детали при резких динамических ударах, что критически важно для ступиц тяжелой техники и горнодобывающего оборудования.

Модификации конусов со штампованным стальным сепаратором ориентированы на стандартные температурные режимы и умеренные скорости вращения. Они обеспечивают оптимальное удержание смазочного материала в зоне контакта и отличаются высокой механической прочностью. Стальной сепаратор центрируется по роликам, минимизируя трение при пусковых моментах.

Исполнения конусов с полимерными сепараторами из стеклонаполненного полиамида предназначены для узлов, где критически важен малый вес и низкий уровень шума. Такие сепараторы обладают отличными антифрикционными свойствами и могут кратковременно работать в условиях масляного голодания. Однако их применение ограничено температурным пределом рабочей среды.

Специфика применения метрических конусов

Метрические внутренние кольца конических подшипников стандартизированы согласно ISO 355 и DIN 720, что облегчает их интеграцию в европейское и азиатское промышленное оборудование. Они незаменимы в трансмиссиях грузовых автомобилей, ведущих мостах спецтехники и главных передачах тракторов. Точное соответствие метрической сетке размеров позволяет легко производить узловой ремонт без изменения конструкции посадочных мест вала.

В станкостроении метрические конусы используются в шпиндельных опорах, где требуется обеспечить максимальную жесткость на изгиб при высоких оборотах. Установка конусов парами по встречной схеме позволяет компенсировать тепловое расширение вала во время работы. Это гарантирует сохранение геометрической точности обработки деталей на металлорежущих станках.

Как безошибочно подобрать и купить метрический конус

При необходимости заменить изношенный узел важно правильно подобрать деталь по ключевым геометрическим параметрам. Основными величинами являются внутренний диаметр конуса, общая монтажная высота в сборе с наружным кольцом и угол наклона дорожки качения. Также следует учитывать класс точности изделия, так как от него напрямую зависит предельная частота вращения вала и цена готового комплекта.

В нашем каталоге представлены сертифицированные метрические конусы ведущих мировых брендов, которые вы можете купить для оперативного ремонта оборудования. Для точного выбора воспользуйтесь параметрическим поиском, указав точные размеры посадочного места. Если маркировка на старой детали повреждена или не читается, пришлите габаритные размеры вала и сопряженных деталей нашим техническим специалистам для профессионального подбора аналога.
