Наружные кольца однорядных конических подшипников (чашки, дюймовые размеры)  

Наружные кольца, традиционно именуемые в технической литературе чашками (cups), представляют собой внешнюю часть однорядного конического роликоподшипника дюймовой размерности. В отличие от метрических аналогов, где подшипник чаще поставляется в неразъемном сборе, дюймовые компоненты изначально проектируются как взаимозаменяемые элементы модульной системы. Это позволяет инженерам и механикам гибко комбинировать одну и ту же чашку с различными внутренними конусами (cones) для получения оптимальных параметров посадки на вал и в корпус.

Основная кинематическая задача наружного кольца заключается в обеспечении прецизионного направления конических роликов по рабочей дорожке качения под строго определенным углом. Дюймовые конические подшипники незаменимы в узлах, где действуют экстремальные совместные нагрузки, таких как редукторы строительной техники, ступицы коммерческого транспорта и трансмиссии промышленного оборудования. Точное соответствие профиля дорожки качения образующей линии ролика гарантирует равномерное распределение давлений в зоне контакта.

Конструкционные материалы и термообработка наружных колец

Для производства дюймовых чашек ведущие мировые производители применяют высококачественные легированные стали, проходящие специфическую термическую обработку. Наиболее распространенным методом является цементация (науглероживание) поверхностного слоя с последующей закалкой, что позволяет получить сверхтвердую износостойкую дорожку качения при сохранении вязкой и пластичной сердцевины кольца. Такая структура эффективно сопротивляется ударным нагрузкам и предотвращает усталостное растрескивание детали при тяжелых режимах эксплуатации.

Альтернативным вариантом являются кольца из сквознозакаленных высокоуглеродистых хромистых сталей, которые отличаются максимальной жесткостью и стабильностью геометрических размеров при постоянных высоких температурах. Они применяются в прецизионных узлах металлообрабатывающего оборудования и турбокомпрессоров, где критически важно минимизировать температурные деформации. Выбор конкретного типа термообработки напрямую определяет ресурс всего подшипникового узла в условиях граничной смазки.

Разновидности и конструктивные исполнения дюймовых чашек

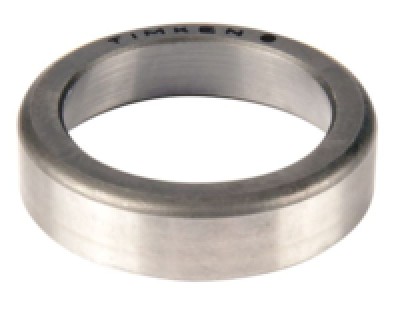

Стандартные гладкие наружные кольца представляют собой классическую коническую чашку с цилиндрической наружной поверхностью, которая монтируется в корпус узла с натягом. Они обеспечивают базовую фиксацию и центрирование, являясь наиболее массовым решением для большинства стандартных редукторов и мостов импортной техники. Отсутствие дополнительных конструктивных элементов делает их наиболее экономичным и универсальным выбором для стандартных условий эксплуатации.

Чашки с упорным фланцем на наружной поверхности (flanged cups) спроектированы для облегчения сквозной расточки корпусов и обеспечения точной осевой фиксации подшипника. Наличие заплечика позволяет отказаться от нарезания внутренних резьб или установки стопорных колец в корпусе. Это существенно упрощает общую конструкцию опорного узла, снижает металлоемкость изделия и ускоряет процесс проведения монтажных работ.

Наружные кольца со специальными смазочными отверстиями и кольцевыми проточками используются в механизмах с принудительной циркуляционной системой смазки. Такое исполнение гарантирует непрерывную подачу смазочного материала непосредственно в зону контакта роликов с дорожкой качения. Благодаря этому эффективно отводится избыточное тепло из зоны трения при высоких скоростях вращения, что предотвращает преждевременный износ деталей.

Как безошибочно подобрать и купить дюймовую чашку

Процесс подбора дюймового наружного кольца имеет свою специфику, так как размеры этих деталей выражаются в долях дюйма и часто не имеют прямых метрических эквивалентов. Первостепенное значение имеет точная идентификация буквенно-цифрового префикса серии, который указывает на класс нагрузочной способности детали — от сверхлегких (EL, LL) до сверхтяжелых (H, HH). Ошибка даже в одну тысячную долю дюйма при замере наружного диаметра или угла скоса дорожки сделает невозможным правильное сопряжение с конусом.

В нашем специализированном каталоге представлена подробная техническая информация, позволяющая точно подобрать оригинальные комплектующие и их сертифицированные аналоги по геометрическим параметрам. Актуальная цена деталей и сведения о наличии на складе отображаются в режиме реального времени, что упрощает планирование ремонтных работ. Чтобы купить необходимую чашку конического подшипника, воспользуйтесь интерактивной системой фильтрации по размерам или отправьте точную заводскую маркировку детали нашим техническим специалистам для профессионального кросс-кодирования.
