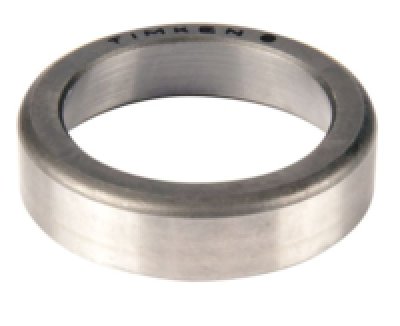

Наружные фланцевые кольца однорядных конических подшипников (дюймовые размеры)  

Наружные фланцевые кольца, традиционно именуемые в технической литературе чашками (cups), играют ключевую роль в распределении усилий внутри однорядного конического подшипника. Коническая геометрия дорожки качения неизбежно преобразует радиальную нагрузку в осевую силу, стремящуюся вытолкнуть наружное кольцо из посадочного места. Интегрированный в конструкцию чашки фланец воспринимает это осевое усилие и передает его непосредственно на стенку корпуса, обеспечивая стабильное положение вала.

Дюймовые размеры данных деталей стандартизированы согласно нормативам ANSI/ABMA, что определяет их специфические допуски, радиальные зазоры и углы контакта. В отличие от метрических аналогов, дюймовые чашки обладают уникальной геометрической совместимостью только со своими «родными» внутренними конусами (cones). Это требует предельной точности при подборе сопряженных элементов для обеспечения расчетного пятна контакта роликов с беговой дорожкой.

Конструктивные преимущества применения фланцевых чашек

Главное конструктивное преимущество использования наружных колец с фланцем заключается в упрощении технологии обработки корпусных деталей. При проектировании опорных узлов отпадает необходимость в формировании внутренних упорных уступов внутри глухих отверстий, требующих сложной и дорогостоящей расточки. Сквозное сверление и последующее развертывание посадочного гнезда обеспечивают идеальную соосность для пары оппозитно установленных подшипников.

Кроме того, внешний фланец служит жестким механическим упором, который предотвращает осевое смещение подшипника в условиях экстремальных вибрационных нагрузок или резких температурных расширений вала. Это свойство особенно ценно в мобильной технике, тяжелом машиностроении и редукторах специального назначения, где надежность фиксации напрямую влияет на ресурс всего приводного механизма.

Материалы, технологии упрочнения и модификации колец

Для узлов, работающих в условиях высокой ударной вязкости и знакопеременных нагрузок, чашки изготавливаются из легированных цементируемых сталей. Последующая химико-термическая обработка позволяет получить сверхтвердый поверхностный слой беговой дорожки при сохранении пластичной и вязкой сердцевины кольца. Такая структура эффективно препятствует распространению усталостных микротрещин и предотвращает раскалывание детали при резких ударах.

В механизмах с высокой частотой вращения и стабильным вектором нагружения применяются кольца из высокоуглеродистых хромистых сталей сквозной закалки. Эти изделия обладают максимальной жесткостью и сопротивлением пластической деформации, что гарантирует сохранение исходной геометрии дорожки качения на протяжении всего жизненного цикла. Они обеспечивают минимальное тепловыделение при длительной непрерывной работе оборудования.

Для минимизации кромочных напряжений, возникающих из-за неизбежного прогиба вала под нагрузкой, выпускаются модифицированные чашки со специальным профилем дорожки качения. Слегка выпуклая геометрия (бомбинирование) оптимизирует распределение контактных давлений по длине ролика. Это техническое решение позволяет избежать локального перегрева и преждевременного выкрашивания металла на краях беговой дорожки.

Специфика монтажа и регулировки дюймовых конических опор

Установка однорядных конических подшипников с фланцевыми чашками требует строгого соблюдения монтажных зазоров или создания расчетного предварительного натяга. Поскольку наружное кольцо является съемным, осевой люфт регулируется непосредственно в процессе сборки узла с помощью набора прецизионных прокладок, устанавливаемых под фланец, или регулировочных гаек. Фланец в данном случае выступает в роли идеальной базовой плоскости для проведения точных микрометрических измерений.

Необходимо учитывать, что дюймовые стандарты допускают различные комбинации ширины фланца и угла конуса в рамках одного и того же номинального наружного диаметра. Ошибка в сопряжении чашки и конуса приводит к мгновенной концентрации напряжений на узком участке роликов и быстрому выходу узла из строя. Поэтому при замене изношенного элемента важно контролировать не только габаритные размеры, но и монтажную высоту всей сборки.

Как безошибочно подобрать и купить дюймовую фланцевую чашку

При поиске комплектующих для импортного промышленного оборудования или трансмиссий спецтехники ключевым фактором является точная расшифровка оригинального номера детали. Цена изделия напрямую коррелирует с его классом точности по классификации ABMA (от Class 4 для общего машиностроения до прецизионных классов 3 и 0). Чтобы безошибочно подобрать совместимый компонент, необходимо сопоставить диаметр посадочного отверстия корпуса, внешний диаметр фланца, его толщину и угол наклона рабочей дорожки.

В представленной номенклатуре вы найдете сертифицированные детали от ведущих мировых производителей, соответствующие строгим международным стандартам. Для того чтобы купить оригинальное фланцевое кольцо с требуемыми параметрами, воспользуйтесь параметрическими фильтрами нашего каталога или отправьте точную буквенно-цифровую маркировку с торца изношенной чашки нашим техническим специалистам для оперативного подбора точного аналога.
