Двухрядные конические подшипники с двойным внутренним кольцом (TDI, дюймовые размеры)  

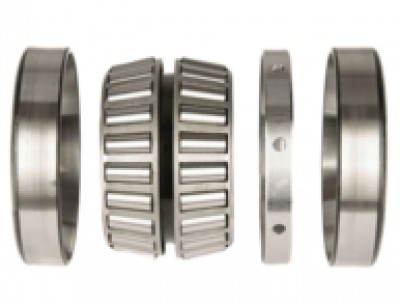

Двухрядные конические роликовые подшипники конфигурации TDI (Tapered Double Inner) являются эталоном надежности в узлах с высокой концентрацией комбинированных сил. Основным отличием данной схемы является наличие одного цельного внутреннего кольца с двумя дорожками качения и двух отдельных наружных колец. Такая компоновка позволяет эффективно воспринимать опрокидывающие моменты и фиксировать вал в осевом направлении в обе стороны, что делает их незаменимыми в тяжелонагруженных промышленных трансмиссиях.

Дюймовые серии подшипников TDI проектируются по строгим североамериканским стандартам, где геометрия каждого элемента рассчитывается в дюймах. Это обуславливает их уникальную размерную сетку, которая не всегда совпадает с метрическими аналогами, но обеспечивает идеальную совместимость с импортным технологическим оборудованием. Высокая точность сопряжения рабочих поверхностей минимизирует трение и предотвращает преждевременный износ роликов при пиковых нагрузках.

Конструктивные особенности и механика распределения нагрузок

Конструкция подшипника TDI базируется на сближении вершин конусов дорожек качения на оси вращения детали. Такое расположение роликов обеспечивает высокую жесткость опоры к изгибающим нагрузкам и позволяет компенсировать значительные радиальные усилия одновременно с двусторонними осевыми воздействиями. Внутренний зазор или предварительный натяг в таких узлах регулируется на заводе-изготовителе или задается с помощью специального дистанционного кольца, устанавливаемого между наружными обоймами.

Сепараторы в подшипниках этого типа подвергаются колоссальным механическим нагрузкам, поэтому чаще всего изготавливаются из штампованной стали повышенной прочности. Для работы в условиях экстремальных вибраций и высоких температур применяются массивные латунные сепараторы механической обработки, которые обеспечивают стабильное удержание роликов в гнездах. Оптимальный угол контакта конических роликов гарантирует равномерное распределение напряжений по всей площади контакта, исключая локальный перегрев.

Разновидности исполнения и модификации подшипников TDI

Базовое исполнение TDI оснащается промежуточным дистанционным кольцом между наружными чашками, которое точно калибруется под требуемый осевой зазор. Это позволяет монтировать узел без дополнительной регулировки в процессе сборки оборудования, существенно сокращая время на техническое обслуживание.

Модификация TDIS отличается увеличенным углом контакта конусов, что делает её ориентированной на восприятие доминирующих осевых нагрузок при умеренных радиальных силах. Такие детали незаменимы в упорных узлах, где требуется жесткая фиксация вала при минимальном осевом люфте.

Варианты подшипников с коническим посадочным отверстием внутреннего кольца (обозначаемые индексом K) монтируются на вал с помощью закрепительных втулок. Это исполнение упрощает установку на гладкие валы и позволяет точно отрегулировать радиальный зазор в процессе затяжки монтажной гайки.

Сферы применения в тяжелом машиностроении

Основной сферой эксплуатации дюймовых подшипников TDI являются рабочие валки прокатных станов металлургических предприятий. В этих узлах детали работают в режиме непрерывных ударных нагрузок, воздействия окалины и высоких температур, требуя максимальной жесткости от опорных элементов.

Также данные роликоподшипники активно применяются в редукторах приводов буровых установок, карьерных экскаваторов и тяжелых мостовых кранов. Способность выдерживать колоссальный крутящий момент и компенсировать несоосность валов делает их ключевым элементом трансмиссий горно-шахтного оборудования.

Как правильно подобрать и купить подшипники TDI

Чтобы безошибочно подобрать двухрядный конический подшипник с двойным внутренним кольцом, необходимо учитывать не только габаритные размеры, но и специфику дюймовой маркировки. Важно точно определить индекс серии, угол наклона дорожек качения и величину предустановленного зазора. Цена таких прецизионных узлов напрямую зависит от класса точности, материала сепаратора и бренда, поэтому для ответственных узлов рекомендуется выбирать проверенных производителей.

В нашем каталоге представлены сертифицированные комплектующие для самых сложных условий эксплуатации. Вы можете самостоятельно настроить параметры поиска или купить необходимый узел, предварительно согласовав технические требования. Для точного подбора аналогов или проверки совместимости по оригинальным кодам оборудования отправьте точную маркировку детали или чертеж посадочного места нашим техническим специалистам.
