Двухрядные подшипники с двойным наружным кольцом (TDO, дюймовые размеры)  

Конструктивные особенности и геометрия опор TDO

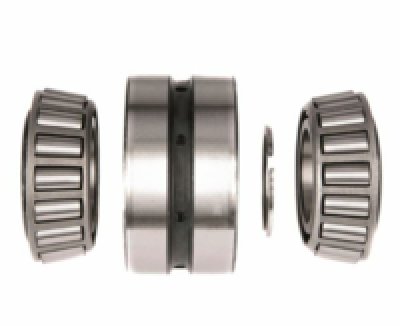

Двухрядные конические роликоподшипники конфигурации TDO состоят из одного цельного двойного наружного кольца (двойной чаши) и двух сопряженных внутренних колец с комплектами роликов. Расположение дорожек качения по О-образной схеме (спина к спине) существенно разносит силовые центры давления. Благодаря этому узел приобретает колоссальную жесткость и способность эффективно противостоять опрокидывающим моментам и изгибающим силам, действующим на вал.

Регулировка осевого зазора или предварительного натяга в подшипниках типа TDO осуществляется с помощью специального дистанционного кольца, устанавливаемого между внутренними конусами. Точная заводская шлифовка этого промежуточного элемента гарантирует строго заданные параметры внутреннего зазора без необходимости сложной настройки при монтаже. Это упрощает сборку узла и минимизирует риск ошибок при установке подшипника в корпус.

Модификации TDO с промежуточным кольцом, снабженным смазочными отверстиями и канавкой, ориентированы на системы с циркуляционной жидкой смазкой. Такое конструктивное исполнение обеспечивает беспрепятственный подвод смазочного материала непосредственно в зону контакта роликов с бортами внутренних колец, что критически важно для снижения тепловыделения при высоких скоростях вращения.

Варианты исполнения TDO с увеличенным углом контакта роликов предназначены для узлов, где осевая составляющая комбинированной нагрузки существенно преобладает над радиальной. Такие детали часто применяются в качестве упорных блоков в редукторах и винтовых передачах, где требуется жесткая фиксация вала в обоих направлениях при минимальных радиальных биениях.

Сферы применения и специфика дюймовых серий

Основным сегментом применения подшипников TDO является тяжелое машиностроение, металлургия и горнодобывающая отрасль. Их устанавливают на шестеренные валы мощных редукторов, рабочие валки прокатных станов, барабаны лебедок и опорные узлы поворотных платформ. Способность выдерживать экстремальные ударные нагрузки делает эту конфигурацию стандартом для самых ответственных промышленных механизмов.

Значительная часть номенклатуры TDO выпускается в дюймовых размерах, что обусловлено историческими стандартами проектирования тяжелой техники. Дюймовые конические подшипники обладают уникальной геометрией профиля контакта, которая оптимизирует распределение напряжений по всей длине ролика. Это позволяет эксплуатировать оборудование в условиях постоянных перегрузок без риска преждевременной усталости металла.

Для узлов трансмиссий строительной и карьерной техники применяются дюймовые подшипники TDO со специальными уплотнениями, интегрированными непосредственно в конструкцию двойного наружного кольца. Такое решение надежно защищает внутреннюю полость от попадания абразивной пыли и влаги, существенно продлевая межсервисный интервал работы оборудования в полевых условиях.

В прецизионных шпиндельных узлах металлорежущих станков используются высокоточные модификации TDO с минимальным или контролируемым отрицательным зазором. Они обеспечивают максимальную жесткость шпинделя, исключая любые вибрации инструмента при силовом резании, что напрямую влияет на чистоту обработки деталей.

Критерии выбора и приобретения комплектующих

Чтобы безошибочно подобрать подшипник TDO, необходимо учитывать не только основные геометрические размеры, но и специфику дюймовой маркировки, которая часто состоит из буквенно-цифровых индексов для конуса и чаши отдельно. Важно точно определить требуемый радиальный и осевой зазор, который заложен в конструкцию промежуточного кольца. От правильности этого выбора зависит рабочая температура узла, его долговечность и конечная цена сервисного обслуживания оборудования.

В нашем каталоге представлен широкий ассортимент оригинальных двухрядных конических опор ведущих мировых брендов. Вы можете купить сертифицированные детали для импортной спецтехники и промышленного оборудования, выбрав оптимальный вариант по техническим параметрам. Мы обеспечиваем полную информационную поддержку на всех этапах подбора комплектующих для ваших производственных нужд.

Для точного определения совместимости воспользуйтесь параметрическим поиском на сайте, указав внутренний и наружный диаметры в миллиметрах или дюймах. Если маркировка на изношенной детали не читается или требует расшифровки, направьте качественные фотографии узла и имеющиеся геометрические параметры нашим техническим специалистам для оперативного кросс-кодирования и подбора точного аналога.
