Двухрядные конические роликовые подшипники (TDM, метрические размеры)  

Двухрядные конические роликовые подшипники серии TDM метрической серии спроектированы для работы в условиях жестких эксплуатационных ограничений, где стандартные однорядные опоры не справляются с опрокидывающими моментами. Конструкция с двумя рядами конических роликов, расположенных под определенным углом к оси вращения, обеспечивает повышенную грузоподъемность при относительно компактных габаритах. Использование метрической системы размеров упрощает интеграцию этих узлов в стандартные посадочные места промышленного оборудования.

Конструктивные особенности и модификации подшипников TDM

В основе конструкции подшипников TDM лежит использование прецизионно обработанных конических роликов, которые обеспечивают линейный контакт с дорожками качения, что минимизирует кромочные напряжения. Внутренние зазоры или предварительный натяг в таких узлах регулируются на заводе-изготовителе с помощью дистанционных колец, что исключает необходимость сложной настройки при монтаже. Это позволяет добиться оптимального распределения сил и предотвращает преждевременный износ рабочих поверхностей.

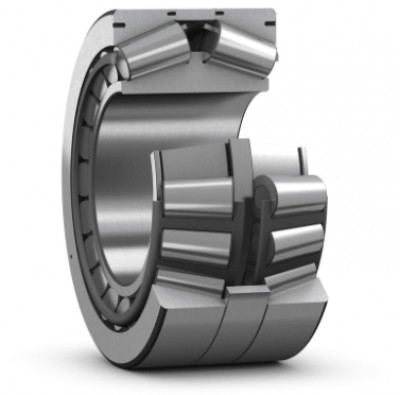

Исполнения с цельным двойным наружным кольцом и двумя одинарными внутренними кольцами обеспечивают высокую жесткость на изгиб и отлично противодействуют опрокидывающим моментам. Такие узлы поставляются с отрегулированным осевым зазором и монтируются преимущественно в качестве фиксирующих опор валов.

Модификации с двойным внутренним кольцом и двумя наружными кольцами чаще применяются в узлах, где требуется обеспечить свободное тепловое расширение вала. В этой схеме внешние кольца могут смещаться относительно корпуса, предотвращая заклинивание роликов при температурных деформациях.

Распределение нагрузок и кинематика конических роликов

Благодаря наклону дорожек качения, вектор равнодействующей силы в подшипниках TDM направлен под углом к оси вала, что позволяет эффективно разлагать комбинированные нагрузки на радиальную и осевую составляющие. Увеличенный угол контакта в некоторых специализированных версиях TDM смещает баланс в сторону восприятия экстремальных осевых сил, снижая при этом допустимую радиальную грузоподъемность. Это делает их незаменимыми для вертикальных валов и тяжелонагруженных винтовых передач.

Сепараторы для метрических подшипников TDM изготавливаются из различных материалов в зависимости от скоростных режимов и рабочих температур. Штампованная листовая сталь применяется в стандартных промышленных редукторах общего назначения, обеспечивая достаточную прочность при умеренных оборотах. Для экстремальных условий эксплуатации, например, в вибрационных установках, используются массивные латунные сепараторы, центрируемые по роликам или бортам колец.

Сферы применения в промышленном оборудовании

Основной сферой эксплуатации двухрядных конических подшипников TDM метрической серии является тяжелое машиностроение и металлургия. В прокатных станах эти узлы воспринимают колоссальные радиальные давления от валков, сохраняя при этом точное осевое позиционирование прокатываемого металла. Высокая надежность деталей гарантирует непрерывность технологического процесса в условиях постоянных ударных нагрузок.

В горнодобывающей отрасли подшипники TDM устанавливаются в редукторы приводов конвейеров, дробилок и мельниц. Способность выдерживать сильные вибрации и абразивное воздействие внешней среды делает их оптимальным выбором для карьерной техники. Точная геометрия дорожек качения снижает трение, что уменьшает тепловыделение в закрытых корпусах передач.

Как правильно подобрать и купить метрический подшипник TDM

Чтобы безошибочно подобрать двухрядный конический роликоподшипник, необходимо учитывать не только основные метрические размеры, такие как диаметр вала и наружного корпуса. Важнейшими параметрами являются величина начального осевого зазора, схема расположения роликов и тип уплотнений, если они предусмотрены конструкцией. Точная цена изделия напрямую зависит от класса точности, материала сепаратора и бренда, выпускающего данную номенклатуру.

В каталоге представлены сертифицированные комплектующие, прошедшие строгий технический контроль на производстве. Вы можете самостоятельно изучить технические характеристики и купить оптимальную модель для вашего оборудования. Если вам требуется профессиональная консультация, воспользуйтесь параметрическими фильтрами на сайте или отправьте точную заводскую маркировку детали нашим инженерам для подбора точного аналога.
