Двойные внутренние кольца (конусы, дюймовые размеры)  

Конструктивные особенности двойных конусов дюймовой серии

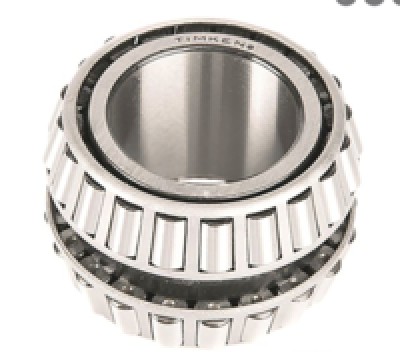

Двойные внутренние кольца, часто называемые в инженерной практике двойными конусами, являются центральным элементом двухрядных конических роликоподшипников типа TDI. Конструкция этой детали объединяет две дорожки качения, расположенные под определенным углом к оси вращения, что позволяет эффективно воспринимать одновременно высокие радиальные и двусторонние осевые нагрузки. Симметричное расположение конусов обеспечивает точную фиксацию вала в осевом направлении, минимизируя биение и предотвращая перекосы рабочих органов механизма.

Для производства дюймовых двойных конусов традиционно применяется высококачественная цементируемая сталь, проходящая специальную термическую обработку. В отличие от деталей сквозной закалки, такие кольца обладают твердым поверхностным слоем дорожек качения и вязкой, пластичной сердцевиной. Это конструктивное решение позволяет детали успешно противостоять экстремальным ударным нагрузкам и вибрациям, характерным для тяжелого машиностроения и горнодобывающей отрасли.

Важным элементом конструкции большинства двойных внутренних колец является наличие центральной смазочной канавки и радиальных отверстий для подачи смазочного материала. Такое исполнение гарантирует равномерное распределение пластичной смазки или масла непосредственно в зону контакта роликов с дорожками качения обоих рядов. Эффективный отвод тепла и постоянное обновление смазочной пленки существенно снижают коэффициент трения и предотвращают преждевременный износ сопряженных деталей.

Разновидности исполнений и дюймовая спецификация

Классические двойные конусы с цилиндрическим посадочным отверстием ориентированы на стандартную прессовую посадку на вал. Они обеспечивают максимальную жесткость соединения и применяются в редукторах, ступичных узлах карьерной техники и приводах прокатных станов. Точное соблюдение допусков при изготовлении внутреннего диаметра позволяет минимизировать риск прокручивания кольца на шейке вала при пиковых крутящих моментах.

Модификации двойных внутренних колец со специальными шпоночными пазами или шлицами на внутреннем диаметре используются в узлах с частым реверсированием движения. Такое конструктивное исполнение полностью исключает проворачивание детали относительно вала даже в условиях критического дефицита смазки или резкого изменения направления вращения. Эти конусы востребованы в тяжелых лебедках, буровых установках и специализированных приводах.

Дюймовая размерность данных деталей подчиняется стандартам ANSI/ABMA, что накладывает определенную специфику на их идентификацию. Все геометрические параметры, включая диаметр отверстия, наружный диаметр по бортам и общую ширину кольца, выражаются в дюймах и их долях. Это требует особого внимания при замене изношенных компонентов на оборудовании американского или английского происхождения, где метрические аналоги физически не могут быть установлены.

Критерии выбора и монтажа двухрядных внутренних колец

Процесс выбора двухрядного конуса требует детального анализа условий работы узла, включая рабочую температуру, частоту вращения и характер действующих сил. Чтобы правильно подобрать деталь, необходимо учитывать не только базовые монтажные размеры, но и радиус монтажной фаски, который должен соответствовать галтели вала. Ошибка в этом параметре не позволит кольцу плотно прилечь к заплечику вала, что приведет к нарушению расчетного осевого зазора всего подшипникового узла.

В нашем специализированном каталоге представлена подробная техническая информация, позволяющая точно определить необходимый типоразмер и узнать актуальную цену на комплектующие ведущих мировых брендов. Чтобы выгодно купить оригинальные двойные внутренние кольца дюймовой серии, воспользуйтесь параметрическим поиском на сайте. Если точная маркировка повреждена или отсутствует, пришлите габаритные размеры детали и фото сопряженных узлов нашим техническим специалистам для оперативного подбора точного кросс-кода.
