Двойные наружные кольца (чашки, дюймовые размеры)  

Двойные наружные кольца, часто именуемые в технической литературе двойными чашками, являются ключевым элементом двухрядных конических роликоподшипников конфигурации TDO. В отличие от стандартных одиночных колец, данные детали имеют две внутренние дорожки качения, расположенные под определенным углом к оси вращения. Такая конструкция позволяет воспринимать не только радиальные усилия, но и значительные осевые нагрузки, действующие в обоих направлениях, обеспечивая жесткую фиксацию вала и предотвращая его осевое смещение.

Конструктивные особенности и геометрия двойных чашек

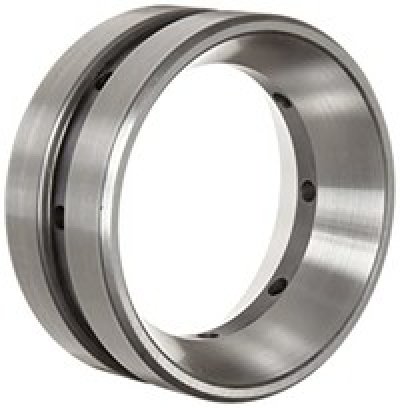

Геометрия внутренней поверхности двойной чашки проектируется с высокой точностью, поскольку углы контакта дорожек качения напрямую определяют несущую способность всего подшипникового узла. В большинстве исполнений в центральной части кольца предусматривается специальная кольцевая проточка и смазочные отверстия. Это конструктивное решение гарантирует беспрепятственную подачу пластичного смазочного материала или масла непосредственно в зону трения между роликами и бортами внутренних колец.

Дюймовые размеры двойных наружных колец стандартизируются согласно спецификациям ANSI/ABMA, что накладывает особые требования к точности сопряжения с метрическими деталями. Для их изготовления применяется высококачественная цементируемая или сквозная закаленная сталь, способная противостоять усталостному выкрашиванию при экстремальных контактных напряжениях. Особое внимание при производстве уделяется шероховатости дорожек качения, что минимизирует момент трения при пуске оборудования.

Разновидности исполнений и специфика применения

Стандартные двойные чашки без дополнительных конструктивных элементов используются в классических редукторах и мостах тяжелой техники. Они обеспечивают базовую фиксацию двух рядов роликов и требуют точной регулировки осевого зазора при монтаже с помощью дистанционных колец.

Модификации двойных колец с фланцем на наружной поверхности применяются в узлах, где требуется жесткая осевая фиксация самой чашки в корпусе оборудования. Наличие фланца исключает вероятность осевого сдвига кольца под воздействием знакопеременных нагрузок, упрощая при этом расточку посадочного гнезда.

Исполнения с увеличенным углом контакта (крутоконические двойные чашки) ориентированы на работу в условиях доминирующих осевых нагрузок. Такие детали незаменимы в червячных передачах и упорных узлах бурового оборудования, где радиальная составляющая нагрузки минимальна по сравнению с осевым давлением.

Как безошибочно подобрать и купить дюймовые двойные кольца

Процесс выбора двойной чашки требует детального анализа маркировки, так как дюймовые серии подшипников часто имеют сложную буквенно-цифровую кодировку. Важно учитывать не только наружный диаметр и общую ширину кольца, но и радиусы монтажных фасок, чтобы деталь идеально сопрягалась с заплечиками корпуса. На нашем ресурсе представлена подробная техническая информация, которая позволяет сравнить различные модификации, узнать актуальную цену и быстро подобрать необходимый компонент.

Если вам необходимо купить надежные комплектующие для промышленного оборудования или коммерческого транспорта, воспользуйтесь параметрическим поиском на сайте. В случае возникновения сложностей с расшифровкой дюймовых индексов или при отсутствии видимой маркировки на изношенной детали, отправьте точные геометрические размеры или фото узла нашим техническим специалистам для оперативного подбора точного аналога.
