Однорядные цилиндрические подшипники с внутренним кольцом  

Конструктивные особенности и распределение нагрузок

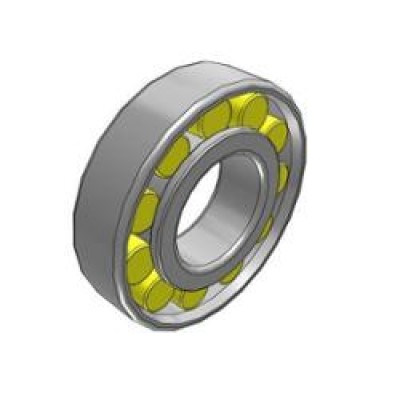

Однорядные цилиндрические роликоподшипники с внутренним кольцом проектируются для работы в условиях доминирующих радиальных нагрузок, существенно превосходящих возможности аналогичных по габаритам шариковых узлов. Линейный контакт между телами качения и дорожками распределяет давление по увеличенной площади, что минимизирует упругую деформацию металла под нагрузкой. Конструкция с внутренним кольцом позволяет использовать стандартные валы без специальной термической обработки их шеек, что значительно снижает общую стоимость изготовления и ремонта промышленного оборудования.

Сепараторы в таких узлах выполняют важнейшую функцию удержания и направления роликов, предотвращая их перекос при вращении. Для стандартных условий эксплуатации применяются стальные штампованные сепараторы, обладающие высокой прочностью при малом весе. В высокооборотистых механизмах и узлах с повышенной вибрацией используются массивные латунные сепараторы, центрируемые по бортам колец. Для химически агрессивных сред или условий, требующих снижения шума, оптимально подходят полиамидные сепараторы, армированные стекловолокном.

Разновидности исполнений и их кинематическая специфика

Подшипники типа NU оснащаются наружным кольцом с двумя бортами и гладким внутренним кольцом без бортов, что делает их идеальными плавающими опорами. Такая схема позволяет валу свободно смещаться в осевом направлении относительно корпуса в обоих направлениях, компенсируя температурное расширение металла без возникновения паразитных внутренних напряжений.

Модификация типа NJ имеет два борта на наружном кольце и один жесткий борт на внутреннем кольце, что позволяет узлу воспринимать не только радиальные, но и односторонние осевые нагрузки. Это исполнение часто применяется в редукторах для фиксации вала от осевого сдвига в одну сторону, обеспечивая жесткое позиционирование зубчатых зацеплений.

Исполнение типа NUP снабжено двумя бортами на наружном кольце, одним фиксированным бортом на внутреннем кольце и свободным плоским приставным кольцом. Такая конструкция превращает подшипник в фиксирующую опору, способную воспринимать двухсторонние осевые усилия малой величины и жестко фиксировать вал в обоих направлениях.

Подшипники типа N отличаются тем, что их внутреннее кольцо имеет два фиксированных борта, направляющих ролики, в то время как наружное кольцо выполнено абсолютно гладким. Данное решение также обеспечивает свободное двухстороннее осевое смещение вала, но монтаж и демонтаж узла осуществляются по иной технологической схеме, удобной для специфических корпусных деталей.

Как правильно подобрать и купить надежные комплектующие

При проектировании или обслуживании промышленного оборудования важно точно подобрать радиальный зазор подшипника, который может быть стандартным или увеличенным (маркировка C3, C4). Увеличенный зазор необходим для узлов, работающих при повышенных температурах, где тепловое расширение деталей может вызвать заклинивание роликов. Также следует учитывать класс точности изделия, влияющий на биение вала и предельную частоту вращения механизма.

В каталоге представлены сертифицированные компоненты ведущих брендов, при этом цена конкретной позиции напрямую зависит от используемых материалов сепаратора и класса точности. Чтобы быстро подобрать оптимальный типоразмер под конкретные условия эксплуатации, воспользуйтесь параметрическим поиском на нашем ресурсе. Вы можете купить необходимые детали непосредственно через корзину, а при возникновении сложностей с кросс-кодами — отправьте точную маркировку или эскиз узла нашим техническим специалистам для профессионального подбора аналогов.
