Угловые кольца для цилиндрических роликовых подшипников  

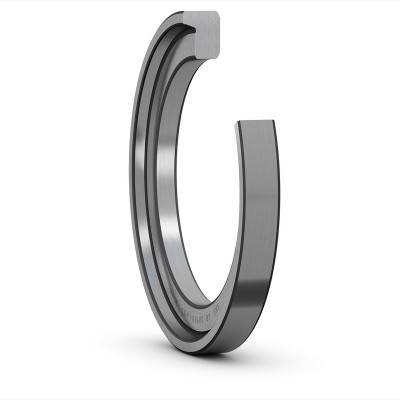

Угловые кольца серии HJ представляют собой фасонные детали Г-образного сечения, разработанные для совместного использования с радиальными цилиндрическими роликоподшипниками. Их основная задача заключается в создании дополнительного упорного борта на внутреннем кольце подшипника, у которого изначально отсутствует один или оба встроенных борта. Благодаря такой конструкции радиальная опора приобретает способность воспринимать односторонние или двусторонние осевые силы, сохраняя высокую радиальную грузоподъемность.

В процессе работы торец цилиндрического ролика вступает в непосредственный скользящий контакт с плоской шлифованной поверхностью фланца углового кольца. Это требует высочайшей точности изготовления детали, минимальной шероховатости рабочих поверхностей и строгого соблюдения перпендикулярности упорного борта относительно оси вращения. Любое отклонение от геометрии приводит к неравномерному распределению напряжений, повышенному тепловыделению и преждевременному износу сопряженных элементов.

Варианты сопряжения и кинематические схемы

При установке углового кольца типа HJ совместно с подшипником серии NU образуется жесткая опора, способная фиксировать вал в одном осевом направлении. Данная комбинация, часто обозначаемая в технической литературе как исполнение NH, исключает смещение вала в сторону установленного кольца, но оставляет свободу перемещения в противоположную сторону для компенсации температурного расширения.

Использование углового кольца в паре с подшипником серии NJ позволяет получить полноценный фиксирующий узел, ограничивающий осевой люфт вала в обоих направлениях. Такая схема сборки является эффективной альтернативой двухрядным или комбинированным подшипникам, существенно упрощая монтажные работы и снижая общие габариты подшипникового узла.

Материалом для изготовления угловых колец служит высокоуглеродистая хромистая сталь сквозной закалки, идентичная материалу самих подшипников. Твердость рабочих поверхностей после термической обработки достигает оптимальных значений по шкале Роквелла, что гарантирует высокую сопротивляемость контактной усталости и износу при длительном воздействии сдвигающих сил.

Особенности монтажа и смазывания узлов

Правильный монтаж углового кольца требует строгого контроля осевого зазора в собранном узле, так как чрезмерный натяг может вызвать заклинивание роликов. Кольцо должно устанавливаться вплотную к торцу внутреннего кольца подшипника без перекосов, для чего сопрягаемые поверхности тщательно очищаются от загрязнений и консервационной смазки.

Режим смазки в зоне контакта торцов роликов и борта углового кольца имеет определяющее значение для ресурса всего узла. Поскольку здесь преобладает трение скольжения, необходимо использовать смазочные материалы с высокими противозадирными свойствами, способные формировать устойчивую масляную пленку в условиях высоких удельных давлений.

Критерии выбора и приобретения комплектующих

Чтобы безошибочно подобрать угловое кольцо, необходимо ориентироваться на базовое обозначение сопрягаемого роликоподшипника. Размерные серии колец строго стандартизированы и соответствуют определенным сериям диаметров и ширин, например, HJ2, HJ3, HJ22 или HJ23. Несоответствие монтажной высоты или внутреннего диаметра кольца параметрам подшипника сделает сборку узла физически невозможной.
