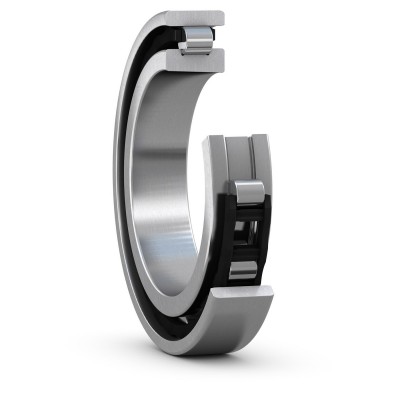

Однорядные сверхточные цилиндрические роликовые подшипники  

Однорядные сверхточные цилиндрические роликовые подшипники являются ключевыми элементами опорных узлов, где требуется сочетание колоссальной радиальной жесткости и способности работать на предельных скоростях. В отличие от шариковых аналогов, здесь реализуется линейный, а не точечный контакт тел качения с беговыми дорожками. Это позволяет минимизировать упругую деформацию под воздействием переменных сил и гарантирует стабильное положение оси вращения.

Конструктивной особенностью большинства прецизионных моделей является коническое отверстие внутреннего кольца с конусностью один к двенадцати. Такая геометрия позволяет чрезвычайно точно регулировать радиальный зазор или создавать необходимый предварительный натяг в процессе монтажа путем осевого смещения кольца по конической шейке вала.

Конструктивные исполнения и материалы сепараторов

Модификации типа N оснащаются бортами на внутреннем кольце, что позволяет беспрепятственно компенсировать осевые смещения вала из-за теплового расширения непосредственно внутри самого подшипника. Сепараторы в таких исполнениях чаще всего изготавливаются из массивной латуни, центрируемой по роликам или по наружному кольцу, что существенно снижает вибрации на высоких оборотах.

Исполнения типа NU, напротив, имеют направляющие борта на наружном кольце, оставляя внутреннее кольцо гладким для облегчения монтажа в корпусах сложной конфигурации. Для снижения инерционных нагрузок в этих узлах применяются сепараторы из стеклонаполненного полиамида, которые отлично удерживают смазочный материал и снижают тепловыделение.

Высокоскоростные гибридные версии комплектуются роликами из нитрида кремния, что существенно снижает центробежные силы и гироскопические моменты при экстремальном вращении. Такие подшипники обладают повышенной жесткостью на изгиб и минимальным коэффициентом трения, что исключает температурное заклинивание узла.

Области применения и особенности монтажа

Основной сферой применения однорядных прецизионных роликоподшипников выступают шпиндельные узлы токарных, фрезерных и шлифовальных станков высокой точности. Они монтируются в качестве передней или задней опоры в комбинации с упорно-радиальными шарикоподшипниками, которые воспринимают исключительно осевые нагрузки.

Также данные детали востребованы в печатных машинах, редукторах турбокомпрессоров и калибровочных вальцах прокатных станов. В этих механизмах критически важно отсутствие радиального люфта, поскольку малейшее отклонение вала приводит к браку выпускаемой продукции.

Как подобрать и купить прецизионные однорядные подшипники

Чтобы правильно подобрать деталь для высокоточного узла, необходимо учитывать не только габаритные размеры, но и класс точности по стандартам ISO. Также критически важна конфигурация смазочных отверстий и канавок на наружном кольце, обеспечивающих непрерывную подачу масла непосредственно в зону контакта. На нашем ресурсе вы можете сравнить технические параметры различных серий и узнать актуальную цену на необходимые позиции.

Если вам требуется купить надежные комплектующие для модернизации или ремонта шпинделя, воспользуйтесь удобной системой подбора на сайте. В случае возникновения сложностей с расшифровкой суффиксов точности и зазора, отправьте оригинальную маркировку или чертеж узла нашим техническим специалистам для оперативного подбора точного аналога.
