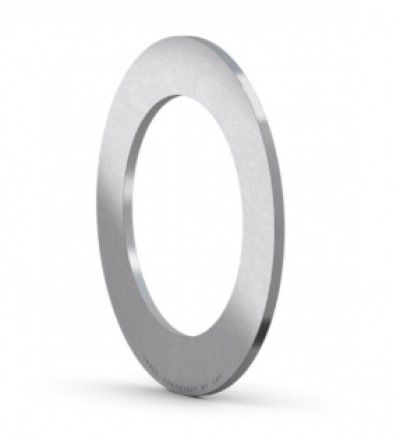

Шайбы серии WS  

Упорные шайбы серии WS представляют собой специализированные жесткие кольца, предназначенные для комплектования упорных роликовых и игольчатых подшипников. В отличие от свободных колец серии GS, центрируемых по корпусу, детали серии WS монтируются непосредственно на вал с минимальным зазором или легким натягом. Это конструктивное решение позволяет минимизировать радиальное биение и обеспечить строго перпендикулярное положение дорожки качения относительно оси вращения.

Основная задача таких шайб заключается в восприятии колоссальных односторонних осевых нагрузок в условиях, когда непосредственная закалка и шлифовка торца вала невозможны или экономически нецелесообразны. Они выступают в роли полноценного сопрягаемого элемента для плоских сепараторов с роликами, предотвращая износ сопредельных деталей механизма.

Конструктивные особенности и металлургические стандарты

Для изготовления шайб серии WS применяется высокоуглеродистая хромистая подшипниковая сталь марки ШХ15 или ее европейский аналог 100Cr6. Заготовки проходят цикл объемной термической обработки для достижения твердости в диапазоне от 58 до 65 HRC. Высокие показатели твердости критически важны для предотвращения пластической деформации и образования вмятин в точках контакта с цилиндрическими или игольчатыми роликами.

Рабочая поверхность дорожки качения подвергается финишному суперфинишированию, что позволяет снизить параметр шероховатости до минимальных значений. Идеальная геометрия и чистота обработки поверхности минимизируют коэффициент трения, снижают тепловыделение в узле и предотвращают преждевременную усталость металла при длительной непрерывной эксплуатации под нагрузкой.

Разновидности и совместимость в упорных узлах

Шайбы серии WS стандартной точности чаще всего комбинируются с упорными цилиндрическими роликами в сборе с сепаратором серий K 811 и K 812. Такое сочетание образует жесткий упорный подшипник, способный выдерживать экстремальные осевые усилия, характерные для тяжелых редукторов, экструдеров и поворотных столов металлорежущих станков.

Для узлов с жесткими ограничениями по радиальным габаритам шайбы WS сопрягаются с упорными игольчатыми роликами серий AXK. Тонкие игольчатые ролики позволяют создать максимально компактную осевую опору, сохраняя при этом высокую несущую способность, что востребовано в автомобильных трансмиссиях и регулируемых гидронасосах.

Модификации шайб из нержавеющей стали или со специальными антикоррозийными покрытиями выделяются в отдельную группу для применения в агрессивных средах. Эти детали незаменимы на предприятиях пищевой, химической и фармацевтической промышленности, где стандартная подшипниковая сталь подвержена быстрому окислению под воздействием влаги и моющих растворов.

Правила монтажа и подбора комплектующих

При установке шайбы серии WS крайне важно обеспечить абсолютную чистоту и плоскостность опорного торца вала. Любые микронеровности, забоины или частицы загрязнений на сопрягаемой поверхности приведут к перекосу кольца, неравномерному распределению нагрузки по длине роликов и мгновенному выходу узла из строя.

Чтобы правильно подобрать необходимый типоразмер шайбы, следует точно измерить посадочный диаметр вала, внешние габариты корпуса и сопоставить их с параметрами сепаратора. В каталоге представлены подробные чертежи и технические параметры изделий, что позволяет быстро узнать актуальную стоимость и цена деталей. Если вам необходимо купить оригинальные компоненты для прецизионного оборудования, обязательно учитывайте класс точности и предельные обороты вращения узла.

Для исключения ошибок при заказе воспользуйтесь параметрическим поиском на нашем ресурсе, указав точные геометрические размеры внутреннего и наружного диаметров. Если маркировка на изношенной детали не читается, отправьте точные замеры вала и сопрягаемого корпуса нашим техническим специалистам для проведения профессионального кросс-анализа и подбора совместимого аналога.
