Опорные ролики  

Конструктивные особенности и механика работы опорных роликов

Опорные ролики представляют собой высокоточные подшипниковые узлы, в которых толстостенное наружное кольцо непосредственно контактирует с сопряженной направляющей поверхностью. Внутреннее устройство этих деталей чаще всего базируется на игольчатых или цилиндрических телах качения, способных воспринимать колоссальные радиальные силы при относительно малых габаритах. Для защиты внутренней полости от проникновения пыли, окалины и влаги применяются эффективные лабиринтные или контактные уплотнения, удерживающие пластичный смазочный материал на протяжении всего срока службы.

Особое внимание при проектировании узлов с опорными роликами уделяется расчету контактных напряжений Герца, возникающих в зоне соприкосновения наружного кольца и направляющей. Чтобы снизить кромочные напряжения, возникающие из-за неизбежных перекосов вала или упругой деформации конструкции, внешняя поверхность ролика часто выполняется бомбированной (сферической). Цилиндрический профиль наружного кольца применяется в тех случаях, когда требуется обеспечить максимальную жесткость контакта на идеально соосных плоских направляющих.

Разновидности опорных роликов по типу конструкции и назначению

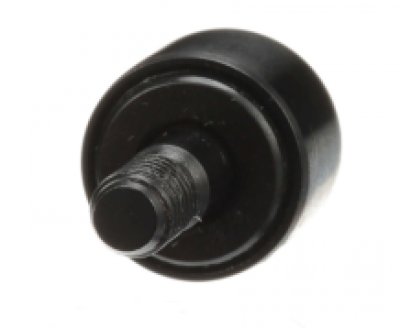

Опорные ролики с хвостовиком оснащаются массивной резьбовой цапфой вместо стандартного внутреннего кольца, что позволяет осуществлять быстрый консольный монтаж на плоские станины или рычажные механизмы. Прочная резьбовая часть цапфы выдерживает значительные изгибающие моменты, возникающие при динамическом качении под нагрузкой.

Эксцентриковые опорные ролики с хвостовиком имеют эксцентриковое кольцо на посадочной шейке цапфы, что позволяет прецизионно регулировать зазор между роликом и направляющей. Путем простого поворота хвостовика вокруг своей оси инженер может компенсировать износ дорожки качения или выставить точный предварительный натяг в многороликовой системе.

Фланцевые опорные ролики со шпилькой снабжены интегрированными боковыми ребордами на наружном кольце, которые служат физическим барьером для предотвращения осевого схода ролика с направляющей. Такая конструкция незаменима в механизмах с выраженными боковыми смещениями и знакопеременными осевыми силами.

Классические фланцевые ролики без шпильки монтируются непосредственно на подготовленные оси оборудования и фиксируются стопорными кольцами или дистанционными втулками. Наличие боковых фланцев позволяет им эффективно центрировать перемещаемые узлы, исключая необходимость установки дополнительных боковых упоров.

Модели с V-образной канавкой на наружном кольце предназначены для перемещения по профильным направляющим, имеющим соответствующий призматический профиль. Угол профиля канавки строго выверен, что обеспечивает безлюфтовое качение и высокую точность позиционирования каретки в системах линейного перемещения.

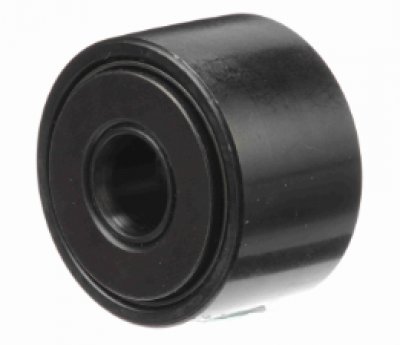

Опорные ролики типа YOKE не имеют собственного хвостовика и монтируются на сквозные пальцы в вильчатых опорах, что обеспечивает двухопорную схему распределения сил. Такая компоновка существенно снижает изгибающий момент на ось и позволяет узлу выдерживать предельные радиальные и ударные нагрузки.

Специальные опорные ролики разрабатываются для работы в экстремальных условиях, включая высокотемпературные печи, вакуумные камеры или химически агрессивные среды. Они могут изготавливаться из нержавеющих сталей, оснащаться керамическими телами качения или иметь специфическую геометрию профиля под нестандартные рельсы.

Как подобрать и купить опорные ролики для промышленного оборудования

Чтобы правильно подобрать опорный ролик, необходимо проанализировать не только геометрические параметры, такие как диаметр цапфы или ширина наружного кольца, но и динамическую грузоподъемность узла. Также важно учитывать рабочую частоту вращения, температурный диапазон эксплуатации и тип смазки, заложенной в подшипник. На нашем ресурсе представлена подробная техническая информация по каждой позиции, что позволяет сравнить эксплуатационные характеристики различных брендов, узнать актуальную цену и выбрать оптимальный вариант.
