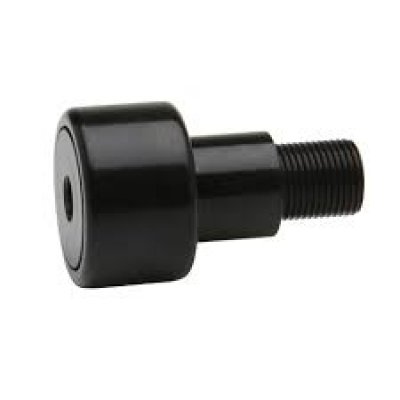

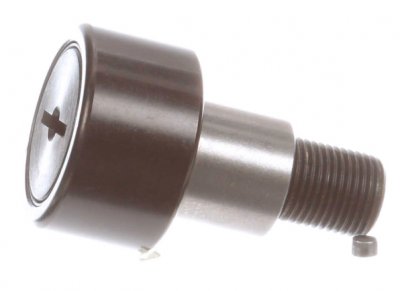

Эксцентриковые опорные ролики с хвостовиком  

Опорные эксцентриковые ролики с хвостовиком - это специализированные подшипниковые узлы, разработанные для работы в составе кулачковых приводов, линейных направляющих и конвейерных систем. Их ключевое отличие от стандартных направляющих роликов заключается в наличии эксцентриковой втулки на крепежной цапфе (хвостовике). Такая конструкция позволяет радиально смещать ось ролика относительно монтажного отверстия простым поворотом хвостовика, что обеспечивает идеальное позиционирование детали на сопрягаемой поверхности.

Толстостенное наружное кольцо этих деталей способно выдерживать значительные деформационные и ударные нагрузки, возникающие при качении по плоским или профильным направляющим. Внутренняя полость ролика заполнена пластичной смазкой, рассчитанной на весь срок службы изделия, а надежные уплотнения предотвращают попадание пыли и влаги в зону трения. Использование эксцентрикового механизма существенно упрощает сборку многоопорных систем, исключая необходимость жестких допусков при сверлении монтажных отверстий.

Конструктивное исполнение и внутреннее устройство

Основу конструкции составляет массивный резьбовой хвостовик, который одновременно выполняет роль внутреннего кольца подшипника и крепежного болта. На его цилиндрической части жестко посажена эксцентриковая втулка, которая при вращении цапфы изменяет положение наружного кольца в диапазоне от долей миллиметра до нескольких миллиметров. Для удобства регулировки в торцевой части хвостовика предусмотрен шестигранный шлиц или прорезь под отвертку, позволяющие удерживать деталь при затяжке фиксирующей гайки.

Игольчатые эксцентриковые ролики оснащаются тонкостенными телами качения малого диаметра, что позволяет минимизировать радиальные габариты узла при сохранении высокой грузоподъемности. Такие модификации идеально подходят для механизмов с ограниченным монтажным пространством, где критически важна компактность опорной точки.

Двухрядные цилиндрические эксцентриковые ролики комплектуются более крупными телами качения, расположенными в два ряда, что позволяет им эффективно воспринимать не только радиальные, но и осевые нагрузки. Данный подвид применяется в тяжелонагруженных узлах, где присутствуют перекосы направляющих или боковые смещения кареток.

Полнороликовые исполнения без сепаратора характеризуются максимальной статической и динамической грузоподъемностью за счет плотной укладки тел качения. Их используют в тихоходных механизмах, подвергающихся экстремальным вибрационным и ударным воздействиям.

Кинематика регулировки и монтажные особенности

Главная задача эксцентрикового хвостовика заключается в компенсации погрешностей изготовления несущей конструкции и обеспечении равномерного распределения нагрузки между несколькими роликами. Поворачивая хвостовик ролика в монтажном отверстии, инженер может плавно изменять межосевое расстояние, добиваясь беззазорного сопряжения с направляющей. Это исключает люфты каретки и предотвращает преждевременный износ дорожек качения из-за неравномерного прижима.

При монтаже группы роликов на одну плиту эксцентрики позволяют компенсировать непараллельность направляющих путей. Путем индивидуальной настройки каждого узла достигается плавность хода всей системы и снижается пусковой момент приводного двигателя. Фиксация выбранного положения осуществляется затяжкой гайки с регламентированным моментом, что гарантирует стабильность настроек при интенсивной вибрации.

Сферы применения в промышленном оборудовании

Эксцентриковые ролики с цапфой широко применяются в автоматических линиях розлива, фасовочно-упаковочных автоматах и полиграфическом оборудовании. В этих машинах они обеспечивают точное воспроизведение траектории движения рабочих органов, управляемых кулачковыми дисками. Высокая жесткость узла гарантирует стабильность геометрических параметров технологического процесса на высоких скоростях работы.

В станкостроении и металлообработке данные детали используются в качестве опорных элементов для подвижных столов, защитных кожухов и инструментальных магазинов. Способность противостоять воздействию смазочно-охлаждающих жидкостей и металлической стружки делает их незаменимыми в тяжелых условиях эксплуатации машиностроительных производств.

Как безошибочно подобрать и купить эксцентриковый ролик

Чтобы правильно подобрать опорный эксцентриковый ролик, необходимо учитывать не только внешний диаметр кольца и резьбу хвостовика, но и величину эксцентриситета, определяющую диапазон регулировки. Также критически важен тип уплотнения: резиновые манжеты обеспечивают лучшую защиту от грязи, тогда как металлические защитные шайбы минимизируют трение при высоких оборотах. На нашем ресурсе представлена подробная техническая информация, которая поможет сопоставить рабочие нагрузки и габаритные ограничения вашего оборудования.

Актуальная цена изделий зависит от их типоразмера, материала изготовления (углеродистая или нержавеющая сталь) и внутренней конструкции. Вы можете самостоятельно купить необходимые компоненты, воспользовавшись параметрическим поиском на сайте. Если вам требуется подобрать точный аналог изношенной детали, отправьте маркировку или эскиз с размерами нашим техническим специалистам для проведения профессионального кросс-анализа.
