Керамические самоустанавливающиеся шариковые подшипники  

Двухрядные самоустанавливающиеся шарикоподшипники с телами качения и кольцами из технической керамики разработаны для эксплуатации в узлах, где неизбежен прогиб валов или погрешность центровки корпусов. Сферическая геометрия дорожки качения на наружном кольце позволяет внутреннему кольцу вместе с комплектом шариков свободно отклоняться от центральной оси. Это конструктивное решение минимизирует трение и предотвращает критический износ при угловом несоосии до трех градусов. Использование передовых керамических составов вместо традиционных подшипниковых сталей решает проблему работы в агрессивных средах и при экстремальных температурах.

Материалы тел качения и колец

Детали из нитрида кремния отличаются минимальной плотностью, которая составляет всего около сорока процентов от веса аналогичных стальных элементов. Этот материал обладает превосходными электроизоляционными свойствами, высокой твердостью и низким коэффициентом термического расширения. Подшипники из нитрида кремния оптимально подходят для высокооборотистых узлов, где требуется снизить центробежные силы и предотвратить электроэрозию.

Модификации из диоксида циркония характеризуются высокой вязкостью разрушения и температурным расширением, близким к показателям конструкционных сталей. Это свойство значительно упрощает проектирование посадочных мест и монтаж на металлические валы без риска растрескивания колец при нагреве. Такие узлы стабильно работают при температурах до четырехсот градусов Цельсия и демонстрируют высокую стойкость к воздействию воды и солевых растворов.

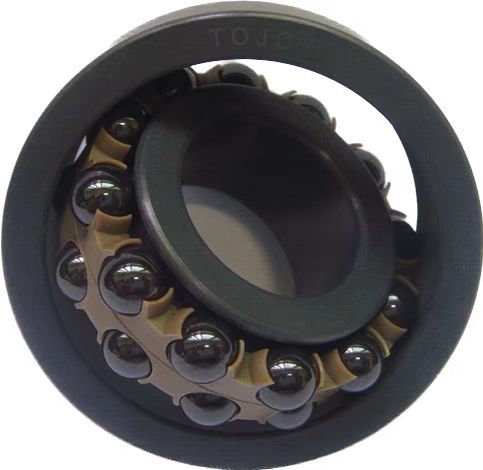

Изделия из карбида кремния находят применение в наиболее жестких условиях эксплуатации благодаря своей непревзойденной химической стойкости к концентрированным кислотам и щелочам. Данный материал обладает высочайшей теплопроводностью, что позволяет эффективно отводить тепло из зоны трения в высоконагруженных узлах. Однако из-за повышенной хрупкости карбида кремния такие подшипники требуют прецизионной точности при монтаже и исключения ударных нагрузок.

Конструктивные особенности и компенсация перекосов

Главной особенностью конструкции является общая сферическая дорожка качения на наружном кольце, которая объединяет два ряда шариков. Благодаря этому тела качения могут свободно перемещаться по сфере, компенсируя динамический или статический перекос вала без увеличения момента сопротивления вращению. В отличие от однорядных радиальных аналогов, эти узлы сохраняют расчетный ресурс даже при постоянных колебаниях оси вращения.

Для удержания тел качения в зависимости от температурного режима применяются сепараторы из фторопласта, полиэфирэфиркетона или нержавеющей стали. В бессепараторных исполнениях шарики заполняют все внутреннее пространство, что увеличивает статическую грузоподъемность, но накладывает ограничения на предельную частоту вращения. Отсутствие пластичной смазки в керамических узлах позволяет эксплуатировать их в условиях глубокого вакуума и криогенных температур.

Области применения в промышленности

В химической и фармацевтической промышленности данные узлы незаменимы в смесителях, реакторах и насосах, перекачивающих агрессивные среды. Керамика не вступает в реакцию с реагентами и не загрязняет технологические продукты продуктами окисления. Способность к самоустановке компенсирует температурные деформации длинных валов технологического оборудования.

В полупроводниковом производстве и вакуумных установках керамические подшипники работают без смазочных материалов, исключая дегазацию и загрязнение чистых зон. Они не подвержены магнитному притяжению, что критически важно для прецизионного аналитического и литографического оборудования. Высокая жесткость керамики обеспечивает стабильность позиционирования рабочих органов механизмов.

Как подобрать и купить керамические подшипники

Чтобы правильно подобрать самоустанавливающийся керамический узел, необходимо детально проанализировать условия его будущей работы. Важно учитывать не только радиальные размеры и ширину, но и химический состав рабочей среды, температурный диапазон и характер нагрузок. На итоговый выбор материала напрямую влияет требуемая скорость вращения и способ посадки на вал.

В каталоге представлены модификации с различными типами сепараторов и классами точности, от которых зависит конечная цена изделия. Чтобы купить оптимальный вариант для вашего оборудования, воспользуйтесь параметрическим поиском на нашем ресурсе. Если вам требуется замена импортного узла в рамках модернизации оборудования, отправьте точную маркировку или эскиз с размерами нашим техническим специалистам для оперативного подбора аналога.
