Шариковые подшипники для систем управления самолётов серии G-/GD  

Специализированные подшипники серий G и GD представляют собой высокоточные узлы, предназначенные для установки в шарниры, тяги и качалки систем управления самолетов и вертолетов. В отличие от стандартных промышленных аналогов, данные детали оптимизированы для восприятия знакопеременных радиальных и осевых нагрузок при малых углах качания. Особое внимание при их проектировании уделяется минимизации момента трогания при экстремально низких температурах, что гарантирует мгновенный отклик рулевых поверхностей на управляющее воздействие пилота.

Конструктивные особенности серий G и GD

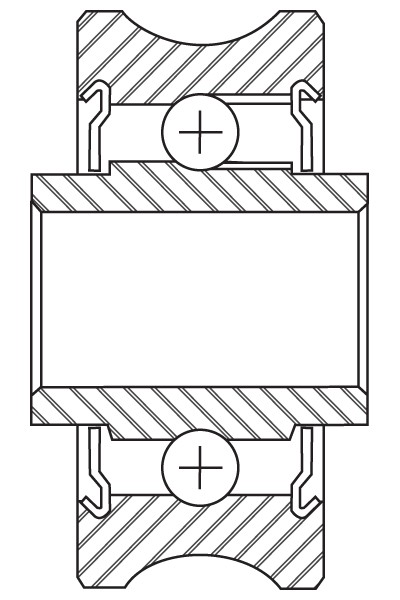

Однорядные подшипники серии G изготавливаются с глубокими дорожками качения и плотным заполнением шариками без использования классического сепаратора. Такая бессепараторная конструкция позволяет максимально увеличить статическую грузоподъемность узла за счет размещения предельного количества тел качения в замкнутом пространстве. Внутренние и наружные кольца этих деталей проходят прецизионную шлифовку, что минимизирует внутренние люфты и обеспечивает стабильность геометрии под воздействием изгибающих моментов.

Двухрядные подшипники серии GD обладают функцией самоустановки благодаря сферической форме дорожки качения наружного кольца. Данная геометрия позволяет компенсировать угловые перекосы вала относительно корпуса, возникающие из-за упругой деформации планера самолета при маневрах или турбулентности. Наличие двух рядов шариков существенно повышает жесткость опоры и позволяет распределять радиальные усилия на большую площадь контакта, предотвращая преждевременный износ дорожек.

Материалы, защитные покрытия и смазка авиационных узлов

Для производства колец и тел качения подшипников G и GD применяется высокоуглеродистая хромистая сталь сквозной закалки типа AISI 52100 или коррозионностойкая сталь AISI 440C. Для защиты от агрессивного воздействия атмосферной влаги и конденсата наружные поверхности деталей покрываются тонким слоем кадмия или современного цинк-никелевого сплава. Такое гальваническое покрытие предотвращает развитие фреттинг-коррозии в местах посадки подшипника в алюминиевые или титановые узлы навески.

Герметизация внутренних полостей подшипников обеспечивается за счет установки защитных шайб или эластичных уплотнений из фторопласта (PTFE) или синтетического каучука, армированных металлом. Внутрь узла на заводе закладывается специализированная авиационная смазка широкого температурного диапазона, соответствующая спецификациям MIL-PRF-81322 или MIL-PRF-23827. Эта смазка сохраняет оптимальную вязкость при температурах от -55 до +120 градусов Цельсия, не густеет на больших высотах и эффективно защищает металл от трибосопряженных повреждений.

Как правильно подобрать и купить подшипники G-/GD

При подборе авиационных подшипников необходимо учитывать не только габаритные размеры, но и точный индекс модификации, указывающий на тип уплотнений и класс радиального зазора. Несоответствие даже одной буквы в суффиксе маркировки может привести к установке узла с недостаточной хладостойкостью или несовместимым типом защитной шайбы. На нашем ресурсе вы можете быстро подобрать требуемый типоразмер, используя техническую документацию и кросс-коды оригинальных производителей аэрокосмических компонентов.

Цена изделий данной категории напрямую зависит от используемых материалов, наличия антикоррозийного покрытия и класса точности исполнения. Чтобы купить оригинальные подшипники серий G или GD для ремонта систем управления, воспользуйтесь параметрическим поиском в каталоге. Если вам требуется верифицировать деталь по чертежу или спецификации воздушного судна, отправьте точную маркировку или партномер нашим техническим специалистам для оперативного подбора сертифицированного аналога.
