Шариковые подшипники для систем управления самолётов серии KP-A / MKP-A  

Специализированные подшипники серий KP-A и MKP-A относятся к категории авиационных опор качения, предназначенных для систем управления полетом. В отличие от стандартных радиальных шарикоподшипников общего назначения, данные узлы оптимизированы для работы в режиме качательного движения с ограниченным углом поворота. Конструкция этих элементов рассчитана на восприятие значительных радиальных и умеренных осевых нагрузок при минимальном уровне люфта.

Основной задачей деталей этого класса является обеспечение мгновенного и плавного отклика исполнительных механизмов самолета на управляющее воздействие пилота или автопилота. Любое подклинивание или увеличение момента трения здесь недопустимо, поэтому к точности изготовления дорожек качения предъявляются повышенные требования. Эксплуатация в условиях разреженного воздуха и экстремального холода обязывает использовать в конструкции только специализированные материалы и смазочные композиции.

Конструктивные особенности авиационных подшипников KP-A и MKP-A

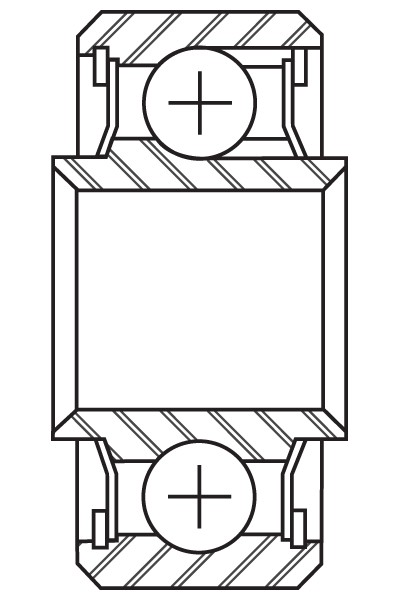

Главной отличительной чертой геометрии подшипников KP-A является наличие уширенного внутреннего кольца. Такое инженерное решение позволяет монтировать деталь непосредственно в вильчатые наконечники тяг без использования дополнительных дистанционных шайб и втулок. Это не только снижает общую массу поворотного узла, но и существенно упрощает процесс сборки и технического обслуживания систем управления.

Для защиты внутренней полости от попадания пыли, влаги и агрессивных сред подшипники оснащаются защитными шайбами или уплотнениями из PTFE, которые фиксируются стопорными кольцами. Герметизация узла предотвращает вымывание пластичного смазочного материала, рассчитанного на весь срок службы изделия. В качестве базовой смазки применяются низкотемпературные авиационные составы, сохраняющие стабильную вязкость при температурах до минус пятидесяти пяти градусов Цельсия.

В качестве основного конструкционного материала для колец и тел качения применяется высокоуглеродистая хромистая сталь вакуумно-дугового переплава, проходящая специальную термообработку для стабилизации размеров. Для работы в особо агрессивных средах или при повышенных требованиях к коррозионной стойкости дорожки качения могут изготавливаться из нержавеющей стали марки AISI 440C. Наружные поверхности колец нередко подвергаются кадмированию или цинкованию для предотвращения контактной коррозии в сопряжении с алюминиевыми деталями планера.

Разновидности серий и их функциональное назначение

Базовая серия KP-A представляет собой стандартную линейку дюймовых подшипников, ориентированную на высокие статические нагрузки в основных магистралях управления. Эти детали монтируются в узлы подвески рулей высоты, направления, а также в приводы элеронов, где критически важна жесткость опоры при воздействии набегающего воздушного потока. Они обладают увеличенной грузоподъемностью за счет плотного заполнения шариками без использования массивных сепараторов.

Модифицированная серия MKP-A отличается уменьшенными габаритами и оптимизирована для интеграции в компактные исполнительные механизмы и приборные панели. Данные подшипники находят применение в тросовых проводках управления, вертолетных автоматах перекоса малого класса и вспомогательных триммерах. Сниженная масса этих элементов позволяет минимизировать инерционность всей системы механической проводки управления воздушного судна.

Как правильно подобрать и купить авиационные подшипники

Чтобы точно подобрать подшипниковый узел для конкретного узла навески оборудования, необходимо учитывать не только геометрические размеры, но и радиальный зазор, а также пусковой момент трения. В авиационных системах критически важно строго соблюдать требования оригинальной технической документации воздушного судна. Правильный выбор модификации с нужным типом защитных шайб гарантирует расчетный ресурс детали в условиях постоянных вибрационных нагрузок.

В каталоге нашего ресурса представлена подробная техническая информация, которая поможет вам сопоставить параметры и определить точную маркировку изделия. Актуальная цена на компоненты серий KP-A и MKP-A зависит от используемых материалов, класса точности и объема закупки. Чтобы купить сертифицированные комплектующие для ремонта авиационной техники, воспользуйтесь параметрическим поиском на сайте или отправьте спецификацию с точным обозначением детали нашим техническим специалистам для оперативной обработки заказа.
