Шариковые подшипники для систем управления самолётов серии MKP-B  

Двухрядные самоустанавливающиеся шарикоподшипники серии MKP-B спроектированы для интеграции в кинематические схемы систем управления полетом. Эти узлы устанавливаются в точках сопряжения тяг, качалок и исполнительных механизмов, где требуется компенсировать угловые перекосы валов. Конструкция подшипника позволяет сохранять плавность вращения при деформациях силовых элементов планера, возникающих под воздействием аэродинамических нагрузок.

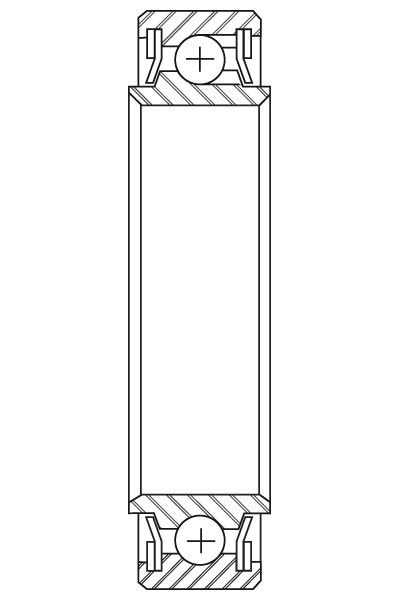

Основной особенностью геометрии MKP-B является сферическая дорожка качения на наружном кольце, которая обеспечивает свободное самоустановление внутреннего кольца с комплектом шариков. Это техническое решение минимизирует кромочные напряжения и предотвращает заклинивание механизма при изгибе сопряженных деталей. Способность компенсировать угловые несоосности до нескольких градусов критически важна для обеспечения надежности рулевых приводов.

Конструктивные особенности и материалы серии MKP-B

Внутренние и наружные кольца подшипников данной серии изготавливаются из высокоуглеродистой хромистой стали вакуумно-дугового переплава, что гарантирует однородность структуры металла. Для защиты от коррозии в условиях повышенной влажности и воздействия агрессивных сред на наружные поверхности наносится тонкий слой кадмиевого покрытия. Такое исполнение существенно продлевает ресурс узла при эксплуатации в широком диапазоне высот.

Для предотвращения утечки пластичного смазочного материала и защиты внутренних полостей от попадания пыли подшипники оснащаются встроенными уплотнениями. Модификации с односторонними или двухсторонними защитными шайбами из нержавеющей стали обеспечивают надежную механическую защиту при минимальном моменте сопротивления вращению. Они оптимально подходят для узлов, работающих в относительно чистых зонах фюзеляжа.

Модификации с контактными уплотнениями из фторкаучука или армированного тефлона предназначены для работы в условиях прямого воздействия атмосферной влаги и конденсата. Эти уплотнительные элементы сохраняют эластичность при экстремально низких температурах, характерных для высотных полетов. Они надежно удерживают специализированную низкотемпературную смазку внутри рабочей зоны подшипника.

Кинематика и эксплуатационные нагрузки в авиационных системах

Специфика работы подшипников MKP-B в системах управления заключается в преобладании колебательного режима работы с малыми углами качания. В отличие от стандартных промышленных опор, эти детали должны противостоять эффекту ложного бринеллирования, вызываемому микровибрациями. Специальный радиальный зазор и оптимизированный профиль желобов дорожек качения предотвращают локальный износ металла в зонах контакта шариков.

Узлы данной серии рассчитаны на восприятие комбинированных нагрузок, где радиальная составляющая является доминирующей, но допускается и осевое воздействие. Двухрядное исполнение позволяет равномерно распределять усилия между телами качения, что снижает удельное давление на дорожки. Это обеспечивает высокую статическую грузоподъемность при жестком ограничении по массе и габаритам детали.

Как подобрать и купить оригинальные компоненты

При замене элементов механизации крыла или тяг управления необходимо точно подобрать деталь по геометрическим параметрам и климатическому исполнению. Важно учитывать не только внутренний и наружный диаметры, но и ширину по внутреннему кольцу, которая у серии MKP-B часто увеличена для удобства монтажа. На итоговую цену изделия влияют класс точности, тип примененного уплотнения и спецификация заложенной на заводе низкотемпературной смазки.

В каталоге представлены сертифицированные компоненты, соответствующие строгим авиационным стандартам качества и безопасности. Чтобы купить совместимый аналог или оригинальный подшипник для конкретного типа воздушного судна, воспользуйтесь параметрическим поиском на нашем ресурсе. Для безошибочного подбора отправьте точную заводскую маркировку или чертеж узла нашим техническим специалистам для детальной сверки характеристик.
