Высокотемпературные радиальные шарикоподшипники FAG  

Работа промышленного оборудования в металлургической, стекольной и пищевой промышленности часто протекает при температурах, разрушительных для стандартных подшипников качения. Обычная смазка при нагреве свыше 120 градусов Цельсия быстро деградирует и вытекает, а сопряженные элементы конструкции расширяются, вызывая критический натяг и последующее заклинивание. Высокотемпературные подшипниковые узлы проектируются с учетом этих факторов, обеспечивая бесперебойное вращение в диапазоне от 150 до 350 градусов Цельсия и выше.

Главным отличием таких деталей является измененная геометрия внутренних элементов и применение специализированных материалов. Сталь для колец проходит процедуру специального термического отпуска (стабилизации), что исключает изменение геометрических размеров деталей в процессе многократных циклов нагрева и охлаждения. Это позволяет сохранить исходную точность вращения и предотвратить осевой люфт на протяжении всего срока службы узла.

Конструктивные особенности и компенсация теплового расширения

Ключевым параметром высокотемпературного исполнения является увеличенный радиальный зазор, который маркируется индексами C3, C4 или C5. Этот зазор намеренно закладывается на этапе проектирования, чтобы компенсировать разницу в тепловом расширении внутреннего кольца, сопряженного с горячим валом, и наружного кольца, установленного в корпусе. При достижении рабочей температуры зазор уменьшается до оптимальных значений, обеспечивая жесткость и точность вращения вала.

Для защиты металлических поверхностей от окисления и коррозии при экстремальных температурах применяется фосфатирование марганцем или черное оксидирование. Такое покрытие не только предотвращает образование окалины, но и улучшает адгезию смазочных материалов к дорожкам качения. В результате снижается коэффициент трения в зоне контакта шариков с кольцами, что существенно продлевает ресурс подшипника в условиях дефицита жидкой смазки.

Разновидности высокотемпературных исполнений

Подшипники со сплошным графитовым заполнителем (твердой смазкой) ориентированы на работу в условиях экстремального нагрева до 350 градусов Цельсия при относительно низких частотах вращения. Графитовая матрица полностью заполняет свободное пространство внутри детали, постепенно выделяя микрочастицы сухого смазочного вещества на дорожки качения в процессе работы. Это исключает необходимость регулярного обслуживания и предотвращает заклинивание узла даже в печах непрерывного обжига.

Бессепараторные (полнороликовые или полношариковые) модификации проектируются для восприятия максимальных радиальных нагрузок при невысоких скоростях вращения. Отсутствие сепаратора позволяет разместить в дорожках качения предельное количество тел качения, что увеличивает грузоподъемность узла. Такие детали незаменимы в механизмах перемещения вагонеток туннельных печей и сушильных барабанов.

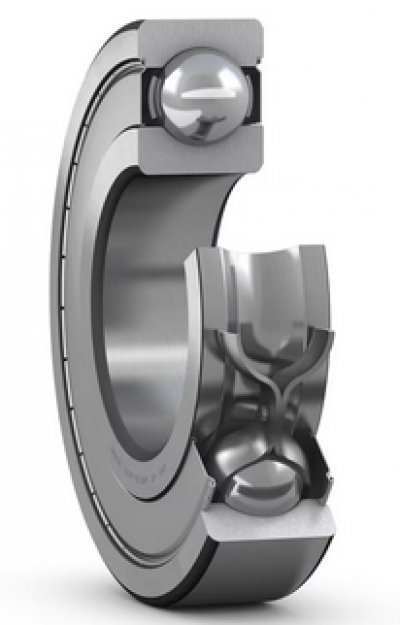

Уплотненные высокотемпературные подшипники, заправленные специализированной синтетической смазкой на основе фторированных масел, рассчитаны на работу в температурном диапазоне до 250 градусов Цельсия. Интегрированные защитные шайбы из фторкаучука или листовой стали надежно удерживают смазочный материал внутри рабочей зоны и предотвращают попадание абразивной пыли. Данный тип деталей является необслуживаемым и монтируется в узлы с затрудненным доступом.

Гибридные подшипники с телами качения из нитрида кремния (керамики) представляют собой наиболее технологичное решение для высокоскоростных горячих узлов. Керамические шарики обладают минимальным коэффициентом термического расширения и не подвержены свариванию со стальными кольцами при кратковременном прекращении подачи смазки. Такие узлы демонстрируют непревзойденную долговечность в химических реакторах и центрифугах.

Критерии выбора и условия эксплуатации

При проектировании высокотемпературных узлов важно учитывать, что с ростом температуры динамическая грузоподъемность подшипника снижается из-за разупрочнения стали. Инженеры применяют поправочные температурные коэффициенты для точного расчета ресурса детали. Также критически важно контролировать предельную скорость вращения, так как стандартные скоростные характеристики для высокотемпературных исполнений обычно ниже, чем для их базовых аналогов.

Чтобы правильно подобрать и купить надежный высокотемпературный узел, необходимо сопоставить температурный режим оборудования, тип смазочного материала и величину радиального зазора. В нашем каталоге представлена актуальная цена на все модификации термостойких деталей. Для безошибочного выбора воспользуйтесь параметрическими фильтрами на сайте или отправьте точную заводскую маркировку изношенного подшипника нашим техническим специалистам для оперативного подбора точного аналога.
