Подшипниковые узлы тип PA/PU  

Конструктивные особенности и материалы узлов PA и PU

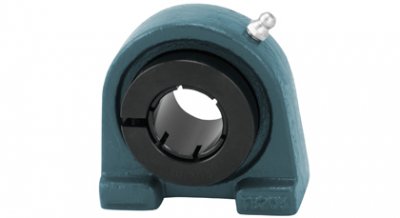

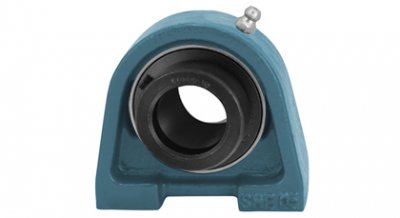

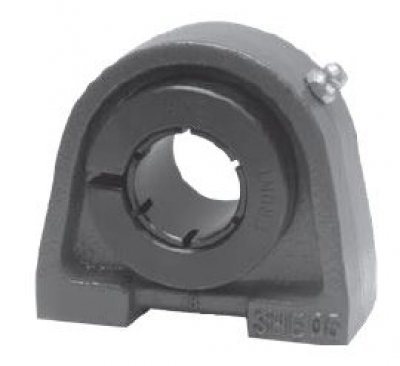

Подшипниковые узлы типа PA, известные также как короткие стационарные опоры, характеризуются наличием резьбовых отверстий в основании корпуса вместо сквозных проушин. Такое конструктивное исполнение позволяет монтировать узел снизу сквозь опорную плиту, что существенно экономит радиальное пространство и делает их незаменимыми в условиях плотной компоновки механизмов. Корпуса данных узлов чаще всего отливаются из высокопрочного серого чугуна, обеспечивающего отличную жесткость и гашение вибраций при работе оборудования.

Натяжные подшипниковые узлы типа PU разработаны специально для систем, требующих постоянного или периодического регулирования натяжения приводных ремней или транспортерных лент. Они оснащаются специальными направляющими пазами на боковых гранях корпуса, которые позволяют узлу линейно перемещаться вдоль салазок под воздействием регулировочного винта. В качестве материала для таких корпусов применяется как модифицированный чугун, так и композитные полимеры, устойчивые к агрессивным средам.

Внутреннее наполнение обеих серий базируется на радиальных шариковых подшипниках типа UC или UK с удлиненным внутренним кольцом. Фиксация на валу осуществляется с помощью стопорных винтов, затягиваемых шестигранным ключом, либо посредством эксцентрикового зажимного кольца. Для тяжелых условий эксплуатации применяются модификации со втулочным креплением, гарантирующим максимально соосную посадку без повреждения поверхности вала.

Кинематика, компенсация перекосов и нагрузки

Главной кинематической особенностью узлов PA и PU является способность компенсировать начальную несоосность валов, возникающую из-за погрешностей монтажа или деформации рамы оборудования. Сферическая наружная поверхность наружного кольца подшипника сопрягается со сферической расточкой корпуса, образуя своеобразный шарнир. Это позволяет компенсировать угловой перекос оси в пределах до пяти градусов без возникновения избыточных внутренних напряжений в телах качения.

Распределение нагрузок в данных узлах происходит по классической схеме радиального контакта, однако наличие глубоких дорожек качения позволяет воспринимать и двусторонние осевые усилия. Величина допустимой осевой нагрузки напрямую зависит от способа фиксации подшипника на валу и обычно не превышает двадцати процентов от неиспользованной радиальной грузоподъемности. При проектировании высоконагруженных трансмиссий этот фактор требует обязательного инженерного расчета.

Надежная защита тел качения от абразивной пыли и влаги обеспечивается многоступенчатой системой уплотнений, состоящей из резинометаллического сальника и дополнительного защитного отражателя. Отражатель вращается вместе с внутренним кольцом, центробежной силой отбрасывая загрязнения от рабочей зоны подшипника. Для работы в сильно загрязненных средах или при регулярной мойке оборудования под давлением узлы комплектуются дополнительными защитными крышками из пластика или листовой стали.

Как правильно подобрать и купить узлы типа PA/PU

Чтобы безошибочно подобрать подшипниковый узел для конкретного узла оборудования, необходимо детально проанализировать условия его будущей эксплуатации. Первостепенное значение имеют диаметр сопрягаемого вала, частота вращения, характер действующих нагрузок и температурный диапазон рабочей среды. Также важно учитывать габаритные размеры корпуса, шаг резьбы крепежных отверстий для типа PA и ширину направляющих пазов для типа PU, так как от этого зависит совместимость с существующей рамой.

В каталоге представлены модификации с различными типами защитных уплотнений и смазочных материалов, что позволяет найти оптимальное решение для любых производственных задач. Конечная цена изделия формируется исходя из используемых материалов корпуса, класса точности встроенного подшипника и бренда производителя. Вы можете самостоятельно сравнить технические параметры различных моделей и выбрать наиболее подходящий вариант для модернизации или ремонта вашего оборудования.

Если вам необходимо купить надежные комплектующие, воспользуйтесь интерактивной системой фильтрации по ключевым геометрическим параметрам на нашем сайте. В случае возникновения сложностей с идентификацией редких серий или при необходимости подбора кросс-кодов, отправьте точную заводскую маркировку или эскиз с размерами нашим техническим специалистам для оперативного подбора точного аналога.
