Подшипниковые узлы тип P с крышкой  

Подшипниковые узлы типа P (стационарные опоры на лапах), оснащенные защитными крышками, представляют собой высоконадежные сборочные единицы для промышленного оборудования. Основное назначение защитной крышки заключается в создании дополнительного физического барьера, который изолирует внутреннее уплотнение подшипника от прямого воздействия внешней среды. Это техническое решение позволяет минимизировать абразивный износ дорожек качения и предотвратить вымывание пластичной смазки при регулярной мойке оборудования под давлением.

Конструктивно узел базируется на корпусе из серого чугуна марки СЧ20 или высокопрочного чугуна с шаровидным графитом, обеспечивающего высокую жесткость и способность поглощать вибрационные нагрузки. Внутри корпуса установлен радиальный шариковый подшипник со сферическим наружным кольцом, компенсирующий начальный перекос вала до двух-трех градусов. Дополнительные защитные крышки монтируются в специальные пазы на торцах корпуса, обеспечивая герметичность всей сборки без усложнения общей схемы монтажа.

Разновидности защитных крышек и их конструктивные особенности

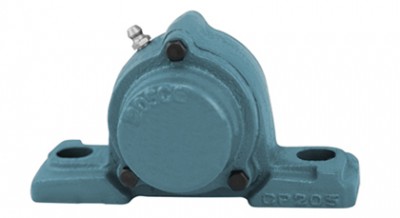

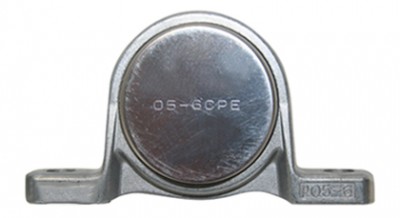

Закрытые торцевые крышки (тип C) предназначены для установки на концевые участки валов, полностью изолируя вращающийся торец от внешней среды. Они изготавливаются методом штамповки из листовой стали или отливаются из ударопрочного полипропилена, что исключает риск случайного контакта персонала с движущимися деталями. Такие элементы обеспечивают абсолютную герметичность узла с одной стороны, полностью исключая утечку смазочного материала наружу.

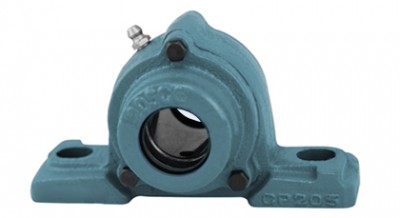

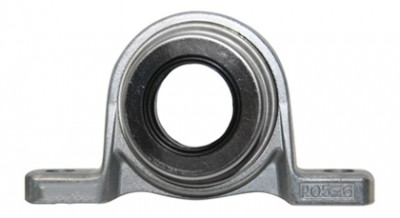

Сквозные защитные крышки (тип E) применяются в узлах, где вал проходит насквозь через опорную конструкцию. Они снабжаются встроенным резиновым или войлочным уплотнением, которое плотно охватывает поверхность вала, не создавая при этом избыточного сопротивления вращению. Использование сквозных крышек позволяет эффективно защитить подшипник в промежуточных точках длинных трансмиссионных валов.

Стальные штампованные крышки обладают повышенной механической прочностью и устойчивостью к ударным нагрузкам, что делает их оптимальным выбором для горнодобывающей и строительной техники. Они надежно фиксируются в пазах корпуса за счет упругой деформации или винтового крепления, выдерживая удары крупных фракций породы и сильную вибрацию.

Пластиковые защитные крышки из армированного полиамида отличаются высокой химической стойкостью и не подвержены коррозии под воздействием агрессивных сред. Эти элементы наиболее востребованы в пищевой и химической промышленности, где оборудование подвергается регулярной санитарной обработке дезинфицирующими растворами и горячей водой.

Эксплуатационные характеристики и области применения

Основная радиальная нагрузка в узлах типа P воспринимается телами качения подшипника, в то время как осевые усилия ограничиваются возможностями стопорных винтов или закрепительной втулки. Наличие крышки позволяет эксплуатировать узлы при повышенных оборотах в условиях сильной запыленности, так как предотвращается попадание мелкодисперсных частиц в зону контакта шариков с беговыми дорожками.

Своевременное пополнение смазки в таких узлах осуществляется через стандартную пресс-масленку, соединенную с проточкой на наружном кольце подшипника. Излишки отработанной смазки при этом вытесняются во внутреннюю полость крышки, выполняя роль дополнительного лабиринтного уплотнения, препятствующего проникновению грязи снаружи.

Как правильно подобрать и купить подшипниковый узел типа P с крышкой

Чтобы безошибочно подобрать стационарный узел, необходимо учитывать не только диаметр вала и межосевое расстояние крепежных отверстий на лапах. Важно оценить температурный режим работы, характер вибрационных нагрузок и степень агрессивности окружающей среды для выбора правильного материала корпуса и типа крышки. В каталоге представлены модификации с различными типами фиксации на валу, включая стопорные винты, эксцентриковые кольца и закрепительные втулки.

Точная цена изделия напрямую зависит от материала исполнения корпуса, класса точности встроенного подшипника и конструктивного исполнения защитных элементов. Для ответственных конвейерных линий и тяжелонагруженных редукторов рекомендуется купить узлы в чугунных корпусах со стальными крышками, способными выдерживать экстремальные условия эксплуатации.

Для точного выбора воспользуйтесь параметрическим поиском на нашем сайте, указав диаметр вала, тип уплотнения и исполнение защитной крышки. Если вам требуется профессиональная консультация или необходимо подобрать аналог по ОЕМ-номеру, отправьте техническое задание или маркировку детали нашим инженерам для оперативного подбора оптимального решения.
