Подшипниковые узлы тип FL/LF/FD с крышкой  

Фланцевые подшипниковые узлы типов FL, LF и FD с защитными крышками разработаны для компенсации умеренной начальной несоосности валов и работы в условиях сильного внешнего загрязнения. В основе конструкции лежит корпусный шариковый подшипник со сферическим наружным кольцом, установленный в соответствующее гнездо литого или штампованного корпуса. Защитная крышка, закрывающая торец вала или имеющая сквозное отверстие с уплотнением, создает дополнительный барьер для абразивной пыли, технологических жидкостей и окалины.

Самоцентрирующийся механизм узла позволяет компенсировать перекосы оси вала до двух градусов, что существенно снижает внутренние напряжения в металле и предотвращает преждевременный износ дорожек качения. Стандартное исполнение предусматривает наличие пресс-масленки на корпусе для регулярного пополнения пластичного смазочного материала непосредственно в рабочую полость подшипника.

Конструктивные особенности корпусов серий FL, LF и FD

Двухболтовые фланцевые узлы типа FL изготавливаются из высокопрочного серого чугуна и имеют ромбовидную форму фланца, что делает их идеальным решением для монтажа в условиях ограниченного радиального пространства. Осевое расстояние между крепежными отверстиями строго регламентировано стандартами ISO, благодаря чему обеспечивается высокая жесткость посадки и стабильность при воздействии знакопеременных радиальных нагрузок.

Штампованные стальные узлы серии LF представляют собой облегченную модификацию двухболтовых фланцев, состоящую из двух разъемных половин из оцинкованной листовой стали. Такая конструкция обладает минимальной массой, упругостью при динамических вибрациях и применяется в ненагруженных передачах, вентиляционных установках и легких конвейерах.

Трехболтовые круглые фланцевые узлы серии FD характеризуются симметричным распределением векторов сил по трем точкам крепления, расположенным под углом 120 градусов друг к другу. Данная геометрия корпуса минимизирует деформацию сопрягаемых поверхностей рамы оборудования и эффективно распределяет комбинированные радиально-осевые усилия средней интенсивности.

Защитные крышки как ключевой элемент надежности узла

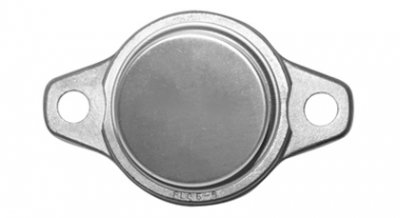

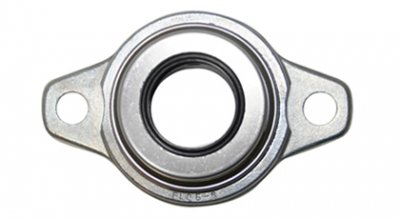

Стальные штампованные крышки закрытого или открытого типа фиксируются в специальном пазу чугунного корпуса и обеспечивают механическую защиту торцевой части вращающегося вала от прямого удара или налипания грязи. Они незаменимы на деревообрабатывающих предприятиях и в горнодобывающей отрасли, где высока концентрация крупнодисперсной пыли и стружки.

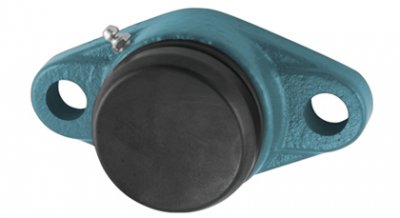

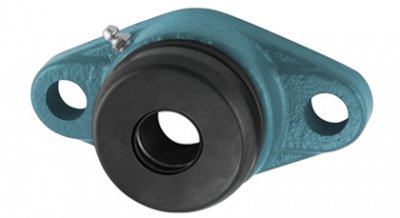

Пластиковые защитные крышки из армированного полипропилена или полиамида обладают высокой химической стойкостью к воздействию кислот, щелочей и моющих средств. Такие элементы комплектуются дополнительными двухкромочными резиновыми уплотнениями вала, что делает их стандартом де-факто для оборудования пищевой и фармацевтической промышленности.

Критерии выбора и условия эксплуатации фланцевых узлов

При подборе фланцевого узла с крышкой необходимо учитывать не только диаметр вала, но и характер действующих нагрузок, температурный диапазон среды и тип фиксации подшипника на валу. Для фиксации внутреннего кольца могут применяться стопорные винты, эксцентриковые кольца или закрепительные втулки, каждая из которых имеет свои ограничения по частоте вращения и направлению реверса.

В каталоге нашей компании вы можете точно подобрать необходимый типоразмер узла, сравнить технические параметры и узнать актуальную цену на сертифицированную продукцию. Чтобы купить оригинальные подшипниковые узлы FL, LF или FD с защитными крышками, воспользуйтесь параметрическим поиском на сайте или отправьте точную маркировку детали и требования к условиям эксплуатации нашим техническим специалистам для оперативного подбора аналогов.
