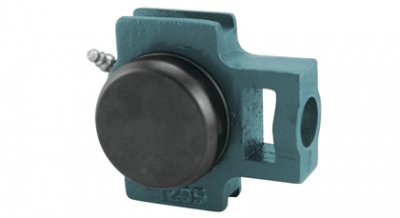

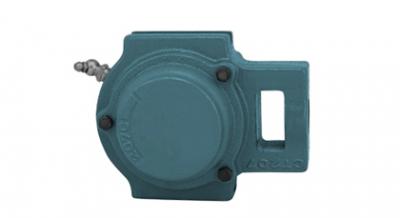

Подшипниковые узлы тип T с крышкой  

Натяжные подшипниковые узлы типа T (серии UCT) состоят из радиального шарикового подшипника со сферическим наружным кольцом и специального корпуса со шлицевыми пазами по бокам. Эти пазы предназначены для установки узла в направляющие рамы, что позволяет осуществлять его линейное перемещение с помощью натяжного винта. Такая кинематика необходима для точной регулировки натяжения ремней, цепей или конвейерных лент в процессе их естественного растяжения при эксплуатации.

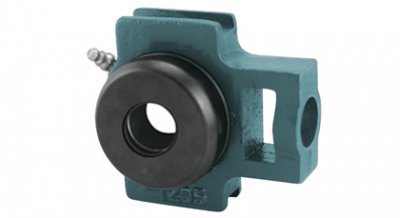

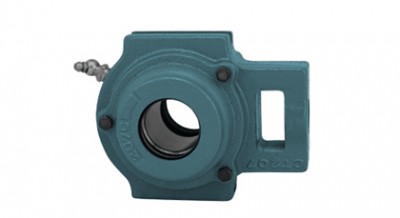

Главной отличительной чертой модификаций с крышкой является наличие дополнительного защитного кожуха, который монтируется в специальные проточки на торцах корпуса. Закрытые торцевые крышки полностью изолируют выступающую часть вала, предотвращая попадание мелкодисперсной пыли, окалины и влаги в зону вращения тел качения. Открытые крышки со сквозным отверстием и встроенным манжетным уплотнением используются для проходных валов, обеспечивая герметичность без ограничения вращения.

Материалы корпусов и исполнение защитных элементов

Классическое исполнение узлов типа T предусматривает литой корпус из серого чугуна марки СЧ20, обладающий высокой жесткостью и способностью эффективно гасить вибрационные нагрузки. В таких модификациях чаще всего применяются штампованные стальные или литые чугунные крышки, которые фиксируются болтами или плотно запрессовываются в посадочное гнездо. Данная комбинация материалов оптимальна для тяжелого машиностроения, горнодобывающей отрасли и металлургических производств.

Для работы в условиях постоянного контакта с водой, кислотами и щелочами применяются корпуса из нержавеющей стали AISI 304, комплектуемые полимерными или нержавеющими защитными крышками. Эти узлы оснащаются подшипниками из коррозионностойкой стали и заполняются пищевой пластичной смазкой, не вымываемой при санитарной обработке оборудования под высоким давлением.

В пищевой и фармацевтической промышленности также востребованы корпуса из армированного термопластика, которые комплектуются полипропиленовыми защитными крышками ярких цветов для облегчения визуального контроля целостности. Такие узлы обладают минимальным весом, абсолютно не подвержены коррозии и устойчивы к воздействию агрессивных дезинфицирующих растворов.

Сферы применения и компенсация рабочих нагрузок

Основной областью применения натяжных узлов типа T с защитными крышками являются ленточные и цепные конвейеры, нории, элеваторы, а также сельскохозяйственная техника. В этих механизмах подшипники работают в условиях экстремального загрязнения, где обычные открытые опоры выходят из строя за несколько недель из-за абразивного износа дорожек качения.

Конструкция внутреннего сферического подшипника позволяет узлу компенсировать начальный перекос вала до двух градусов, возникающий при неточности монтажа рамы конвейера. При этом узел эффективно воспринимает высокие радиальные нагрузки и незначительные осевые усилия, возникающие при тепловом расширении валов или динамических рывках при пуске привода.

Как правильно подобрать и купить натяжной подшипниковый узел типа T

Чтобы безошибочно подобрать натяжной узел, необходимо учитывать диаметр вала, шаг натяжного винта, ширину направляющих пазов и температурный диапазон работы. Также важно определить тип крышки — закрытая защищает глухой конец вала, а открытая с уплотнением требуется для сквозного прохода оси. На нашем ресурсе представлена актуальная цена на все типоразмеры, что позволяет точно рассчитать смету на модернизацию оборудования.

Вы можете самостоятельно выбрать и купить подходящую модификацию, ориентируясь на технические параметры в каталоге. Если вам требуется деталь со специфическими требованиями по термостойкости смазки или классу защиты уплотнений, воспользуйтесь параметрическими фильтрами на сайте. Для точного подбора аналогов по устаревшим чертежам или нестандартным спецификациям отправьте маркировку детали или эскиз узла нашим техническим специалистам для оперативной обработки запроса.
