Подшпиники для корпусов с установочным винтом для легкой нагрузки  

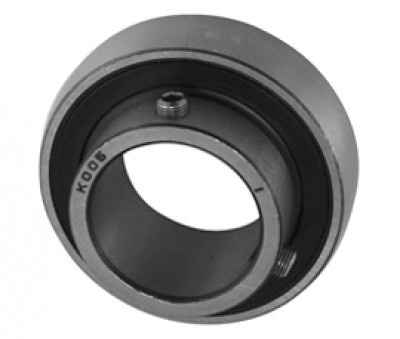

Корпусные подшипники легкой серии с фиксацией установочными винтами базируются на радиальных шарикоподшипниках с удлиненным внутренним кольцом. На одной из сторон этого кольца расположены два резьбовых отверстия, в которые вкручиваются стопорные винты со специальным наконечником. При затягивании винты врезаются в поверхность вала под углом 120 градусов, что гарантирует жесткую фиксацию и предотвращает осевое смещение детали при вращении.

Внешнее кольцо таких подшипников имеет прецизионно обработанную сферическую наружную поверхность. Эта конструктивная особенность позволяет подшипнику свободно самоустанавливаться внутри соответствующего гнезда в чугунном или стальном корпусе. За счет этого компенсируется несоосность опорных точек, которая неизбежно возникает при сварке или сборке несущих рам оборудования.

Легкая серия отличается оптимизированной геометрией дорожек качения и уменьшенной толщиной стенок колец по сравнению со стандартными индустриальными версиями. Это снижает общую массу вращающегося узла и уменьшает момент инерции, что критически важно для высокооборотистых приводов малой мощности. При этом радиальная грузоподъемность остается достаточной для стабильной работы большинства конвейерных линий.

Разновидности уплотнений и материалов исполнения

Классические модификации изготавливаются из высокоуглеродистой подшипниковой стали ШХ15 с последующей термообработкой для достижения оптимальной твердости. Такие детали оснащаются стандартными двухгубочными уплотнениями из бутадиен-нитрильного каучука, которые надежно удерживают пластичную смазку внутри рабочей зоны.

Для пищевой и химической промышленности выпускаются коррозионностойкие модификации из нержавеющей стали марки AISI 440C. В этих изделиях используются специальные пищевые смазки с допуском NSF, а сами уплотнения могут дополняться защитными металлическими шайбами-отражателями.

В условиях повышенной запыленности применяются исполнения с трехкромочными уплотнениями типа L3. Три последовательных барьера из эластомера эффективно блокируют проникновение мелкодисперсной пыли, влаги и абразивных частиц к телам качения.

Области применения и специфика монтажа

Основной сферой эксплуатации данных узлов являются ленточные и роликовые конвейеры легкого типа, используемые на упаковочных и сортировочных линиях. Также они широко применяются в приводах вентиляционных систем, где важна бесшумность работы и минимальное сопротивление вращению. Нередко их можно встретить в механизмах сельскохозяйственных сеялок и легких сортировщиков зерна.

При монтаже подшипников легкой серии крайне важно соблюдать допуски на изготовление вала, которые должны находиться в пределах h7–h9. Чрезмерный зазор между валом и внутренним кольцом приведет к биению и быстрому разрушению посачного места. Затяжку установочных винтов необходимо производить динамометрическим ключом с регламентированным моментом, чтобы избежать деформации внутреннего кольца.

Как правильно подобрать и купить корпусной подшипник

Для корректного выбора детали необходимо учитывать не только диаметр вала, но и предельные частоты вращения, а также характер действующих сил. Легкая серия отлично справляется с радиальными нагрузками, но имеет жесткие ограничения по осевым усилиям, которые не должны превышать двадцати процентов от неиспользованной радиальной грузоподъемности. Также следует обращать внимание на температурный диапазон эксплуатации, определяющий тип заложенной смазки.

В нашем каталоге представлена подробная техническая информация, которая поможет вам быстро подобрать оптимальную модель по геометрическим параметрам и нагрузочным характеристикам. Актуальная цена на каждую позицию указана в карточке товара, где также приведены кросс-коды ведущих мировых производителей. Чтобы купить выбранные компоненты, воспользуйтесь интерактивной системой фильтрации по размерам или отправьте точную заводскую маркировку нашим техническим специалистам для оперативного подбора аналога.
