Подшпиники для корпусов с установочным винтом для средней нагрузки  

Корпусные подшипники для средней нагрузки с фиксацией установочными винтами спроектированы для работы в узлах, где стандартные серии легкого класса не справляются с возникающими радиальными усилиями. В основе их конструкции лежат радиальные однорядные шарикоподшипники серии 6300, отличающиеся увеличенным диаметром тел качения и более массивными кольцами. Это позволяет деталям выдерживать значительные статические и динамические нагрузки, сохраняя высокую жесткость и стабильность вращения вала.

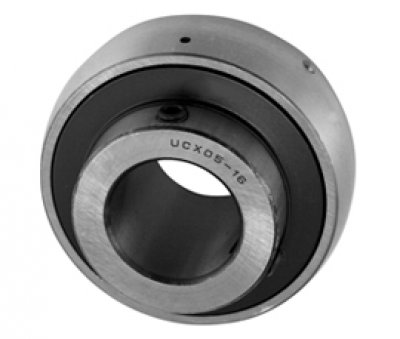

Главной особенностью этой категории является наличие удлиненного с одной или двух сторон внутреннего кольца, на котором расположены два резьбовых отверстия под установочные винты. Такое инженерное решение обеспечивает надежную передачу крутящего момента и предотвращает осевое смещение подшипника относительно вала. При этом монтаж не требует сложной предварительной обработки посадочной поверхности, что существенно сокращает время обслуживания оборудования.

Конструктивные особенности и механизм фиксации

Сферическая геометрия наружного кольца является ключевым элементом конструкции, позволяющим подшипнику самоустанавливаться внутри соответствующего корпуса. Это свойство критически важно для компенсации углового перекоса осей, возникающего из-за погрешностей монтажа рамных конструкций или упругой деформации длинных валов под нагрузкой. Внутренний радиальный зазор таких подшипников обычно соответствует увеличенной группе C3, что предотвращает заклинивание тел качения при тепловом расширении металла.

Фиксация на валу осуществляется с помощью двух закаленных установочных винтов, расположенных под углом 120 градусов друг к другу. Такой угол обеспечивает оптимальное трехточечное распределение сил зажима между винтами и противоположной внутренней поверхностью кольца, минимизируя радиальное биение вала. Для предотвращения самопроизвольного откручивания винтов при вибрации рекомендуется использовать валы с подготовленными лысками или небольшими углублениями под конические концы метизов.

Разновидности исполнений и защитных уплотнений

Классическое исполнение из высокоуглеродистой хромистой стали типа ШХ15 (100Cr6) предназначено для работы в стандартных промышленных условиях с высокими механическими нагрузками. Такие детали проходят сквозную закалку, обеспечивающую твердость рабочих поверхностей на уровне 60-64 HRC, что гарантирует максимальный ресурс при стабильных радиальных воздействиях.

Модификации из нержавеющей стали марки AISI 440C разработаны специально для применения в условиях воздействия агрессивных сред, высокой влажности или регулярной санитарной обработки. Они уступают стандартным сталям по предельной статической грузоподъемности, но полностью исключают риск коррозии и последующего заклинивания узла.

Исполнения со специальными трехкромочными уплотнениями (triple-lip seals) ориентированы на эксплуатацию в сильно запыленных средах, таких как цементные заводы или сельскохозяйственные угодья. Три последовательных барьера из бутадиен-нитрильного каучука надежно удерживают пластичную смазку внутри рабочей зоны и предотвращают проникновение абразивных частиц к дорожкам качения.

Сферы применения в тяжелонагруженных узлах

В сельскохозяйственном машиностроении данные подшипники устанавливаются на валы дисковых борон, почвообрабатывающих комплексов и зерноуборочных комбайнов, где они подвергаются постоянным ударным нагрузкам. Способность выдерживать средние радиальные усилия в сочетании с надежной защитой от грязи делает их незаменимыми в узлах привода рабочих органов.

В горнодобывающей и строительной отраслях эти компоненты применяются в приводных и натяжных барабанах ленточных конвейеров, вибрационных грохотах и смесительных установках. Здесь они обеспечивают бесперебойную работу трансмиссии при непрерывном цикле эксплуатации, минимизируя риск аварийного останова линии.

Как правильно подобрать и купить корпусной подшипник

Чтобы безошибочно подобрать подшипниковый узел средней нагрузки, необходимо учитывать не только номинальный диаметр вала, но и предельную частоту вращения, которая у данной категории ниже, чем у легких серий. Также важным фактором выбора является цена изделия, напрямую зависящая от материала уплотнений, температурного диапазона заложенной смазки и класса точности изготовления. В каталоге представлены различные геометрические конфигурации, что позволяет быстро купить оптимальный вариант под конкретные условия эксплуатации.

Для точного подбора комплектующих воспользуйтесь параметрическим поиском на нашем сайте, указав диаметр посадки, тип резьбы установочных винтов и требования к защитным шайбам. Если вам необходимо заменить импортный узел с уникальными характеристиками, пришлите заводскую маркировку или габаритные эскизы нашим техническим специалистам для оперативного кросс-кодирования и подбора сертифицированного аналога.
