Подшипниковые узлы Choice Extra Series с защитой от коррозии  

Подшипниковые узлы серии Choice Extra спроектированы для работы в условиях, где стандартные стальные опоры быстро выходят из строя из-за воздействия влаги, кислот, щелочей или регулярной санитарной обработки. В основе концепции этой линейки лежит абсолютная химическая инертность и механическая прочность каждого компонента. Самоустанавливающийся сферический подшипник, помещенный в специализированный корпус, позволяет компенсировать угловую несоосность вала до пяти градусов, сохраняя при этом плавность вращения и номинальную грузоподъемность.

Конструктивные особенности и материалы Choice Extra

Корпуса узлов серии Choice Extra изготавливаются из аустенитной нержавеющей стали марки AISI 304 методом точного литья с последующей механической обработкой посадочных поверхностей. Такие корпуса обладают максимальной стойкостью к сквозной коррозии, выдерживают воздействие агрессивных моющих растворов и не склонны к образованию трещин при резких температурных перепадах.

Для облегченных конструкций и производств с жесткими гигиеническими требованиями применяются корпуса из высокопрочного термопласта на основе полибутилентерефталата. Этот полимерный материал не впитывает влагу, устойчив к воздействию большинства органических растворителей и имеет гладкую поверхность без пор, что полностью исключает скопление бактерий и упрощает процесс мойки оборудования.

Внутреннее кольцо, наружное кольцо и тела качения самого подшипника изготавливаются из высокоуглеродистой коррозионностойкой стали марки AISI 440C, прошедшей термическую закалку до твердости не менее 58 HRC. Данное металлургическое решение гарантирует высокую статическую и динамическую грузоподъемность узла, сопоставимую с показателями стандартных подшипниковых сталей, но с абсолютной защитой от питтинга и ржавления.

Системы уплотнения и трибологические характеристики

Надежная защита внутренней полости подшипника от проникновения влаги и абразивных частиц обеспечивается многокромочными уплотнениями из бутадиен-нитрильного каучука, усиленными защитными шайбами из нержавеющей стали. Такая конструкция уплотнительного узла создает лабиринтный барьер, который эффективно противостоит прямому воздействию струй воды под высоким давлением во время санитарной обработки оборудования.

Внутренний объем подшипников Choice Extra заполняется пластичной смазкой с пищевым допуском категории NSF H1, которая абсолютно безопасна при случайном контакте с продуктами питания. Данный смазочный материал обладает повышенной водостойкостью, не вымывается при интенсивной мойке и сохраняет свои трибологические свойства в широком температурном диапазоне от минус тридцати до плюс ста двадцати градусов Цельсия.

Разновидности корпусов и их применение

Опоры на лапах типа UCP предназначены для установки на горизонтальные поверхности и воспринимают преимущественно радиальные нагрузки, направленные перпендикулярно оси вращения вала. Они находят широкое применение в приводных станциях ленточных конвейеров пищевых комбинатов и линиях розлива напитков.

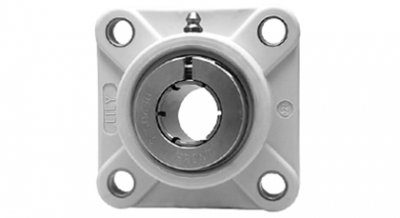

Фланцевые узлы квадратной формы типа UCF монтируются на вертикальные боковые стенки оборудования и обеспечивают жесткую фиксацию вала при минимальном осевом вылете. Их используют в смесителях, тестомесильных машинах и химических реакторах, где критически важна герметичность прохода вала через стенку резервуара.

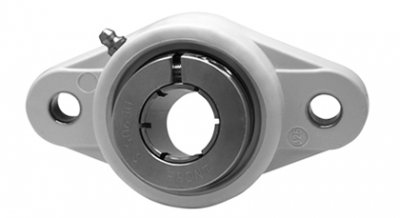

Двухболтовые фланцевые опоры типа UCFL имеют овальную форму фланца, что позволяет монтировать их в условиях ограниченного радиального пространства. Эти узлы незаменимы в компактных упаковочных автоматах и фармацевтическом оборудовании, где каждый миллиметр монтажной площади имеет решающее значение.

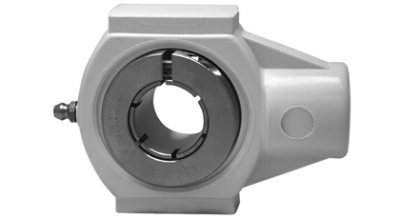

Натяжные узлы типа UCT устанавливаются в специальные направляющие рамы и служат для регулировки натяжения конвейерных лент или цепных передач. Они позволяют изменять положение оси вала в процессе эксплуатации, компенсируя вытяжку тягового элемента без демонтажа всей опорной конструкции.

Как подобрать и купить коррозионностойкие узлы Choice Extra

При необходимости спроектировать надежную систему или заменить вышедший из строя элемент, важно правильно подобрать геометрические параметры узла, включая диаметр вала, шаг крепежных отверстий и общую высоту оси вращения. В каталоге представлены модификации с различными типами фиксации на валу, включая стопорные винты и эксцентриковые кольца, что напрямую влияет на итоговую цену изделия. Вы можете купить оригинальные компоненты Choice Extra, выбрав оптимальное исполнение под конкретные условия эксплуатации вашего оборудования.

Для точного подбора деталей воспользуйтесь интерактивной системой параметрических фильтров, указав требуемый тип корпуса, материал исполнения и диаметр посадочного отверстия. В случае возникновения сложностей с идентификацией изношенного узла или при необходимости подбора аналога по нестандартным размерам, направьте точную маркировку или эскиз детали нашим техническим специалистам для проведения инженерного анализа.
