Сферические опорные пластины для установки в нормальном режиме эксплуатации с установочным винтом  

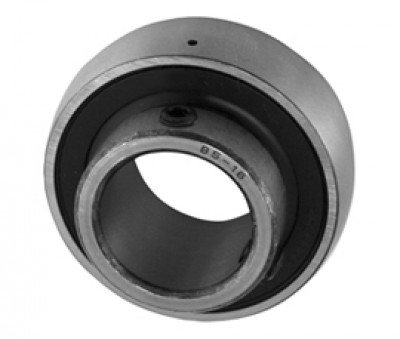

Сферические опорные подшипники для корпусов нормальной нагрузки — это специализированные узлы качения, разработанные для компенсации статической несоосности валов. Конструкция внешнего кольца имеет выпуклую сферическую форму, которая точно сопрягается со сферической выточкой в корпусе. Такое техническое решение позволяет компенсировать перекосы осей, возникающие при погрешностях монтажа или упругих деформациях рамы под воздействием рабочих сил.

Конструктивные особенности и способы фиксации на валу

Основным преимуществом данных деталей является их способность к самоустановке в диапазоне до пяти градусов. Внутреннее кольцо подшипника обычно уширено с одной или обеих сторон, что обеспечивает стабильную посадку на валу и снижает его осевое биение. Для нормального режима нагружения применяются различные схемы крепления, каждая из которых оптимизирована под конкретные условия эксплуатации.

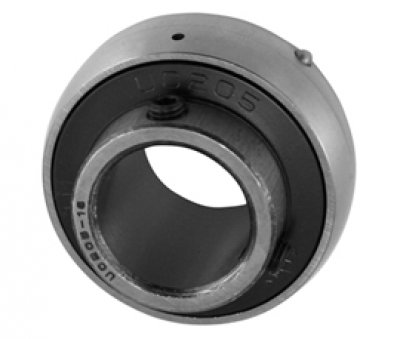

Модификации с фиксацией установочными винтами, относящиеся к распространенной серии UC, оснащаются двумя винтами в уширенной части внутреннего кольца. Эта конструкция идеально подходит для систем с постоянным направлением вращения и умеренными частотами оборотов, обеспечивая быстрый и надежный монтаж.

Исполнения с эксцентриковым стопорным кольцом обеспечивают зажим вала за счет эксцентрикового паза на кольце и внутреннего кольца подшипника. Данный подвид деталей эффективен в механизмах с реверсивным движением, так как затяжка кольца в направлении вращения предотвращает проворачивание вала на высоких оборотах.

Варианты подшипников на закрепительной втулке, известные как серия UK, монтируются на коническую посадочную поверхность. Такое сопряжение гарантирует радиально симметричный зажим по всей окружности вала, что минимизирует вибрации на высоких скоростях и компенсирует небольшие отклонения в диаметре самого вала.

Эксплуатационные параметры и защита от внешней среды

Подшипники нормальной серии рассчитаны на радиальные нагрузки, составляющие до тридцати процентов от динамической грузоподъемности, при минимальных осевых воздействиях. В качестве основного материала для колец и тел качения используется высокоуглеродистая хромистая сталь, прошедшая термическую обработку для достижения оптимальной твердости. Это гарантирует стабильность геометрических размеров узла в течение всего расчетного срока службы.

Для защиты внутренней полости от пыли, влаги и абразивных частиц применяются многослойные уплотнения специальной конструкции. Стандартное исполнение включает в себя двухкромочные резинометаллические уплотнители, которые надежно удерживают пластичную смазку внутри рабочей зоны. В условиях повышенной запыленности подшипники дополнительно комплектуются стальными защитными отражателями, отсекающими крупные фракции загрязнений.

Большинство моделей снабжены системой повторного смазывания, состоящей из кольцевой проточки и отверстий на наружном кольце. Это позволяет подавать свежий смазочный материал непосредственно в зону качения через пресс-масленку в корпусе, существенно продлевая ресурс узла при работе в неблагоприятных температурных режимах.

Как правильно подобрать и купить сферические опорные элементы

Чтобы безошибочно подобрать деталь для конкретного узла, необходимо учитывать не только номинальный диаметр вала, но и характер действующих сил. Важно сопоставить частоту вращения механизма с предельно допустимой скоростью для выбранного типа уплотнения. Также следует обращать внимание на форму наружного кольца, которая должна строго соответствовать посадочному гнезду используемого корпуса.

В каталоге представлены сертифицированные комплектующие, прошедшие строгий выходной контроль геометрии и радиального зазора. Актуальная цена на каждую позицию указана в карточке товара, что позволяет оперативно рассчитать смету на обслуживание оборудования. Вы можете самостоятельно настроить параметры поиска, чтобы выгодно купить необходимые компоненты, или отправить точную заводскую маркировку нашим техническим специалистам для профессиональной сверки аналогов.
